4.15 F
unzionament
o con pallet con
la
v
o
ra
zione or
ientata all’ut
e
nsile
Creazione del file pallet mediante modulo di
inserimento
Il funzionamento con pallet, nel caso di lavorazioni orientate all'utensile
oppure al pezzo, si divide in tre livelli:
„ Livello pallet PAL
„ Livello serraggio FIX
„ Livello pezzo PGM

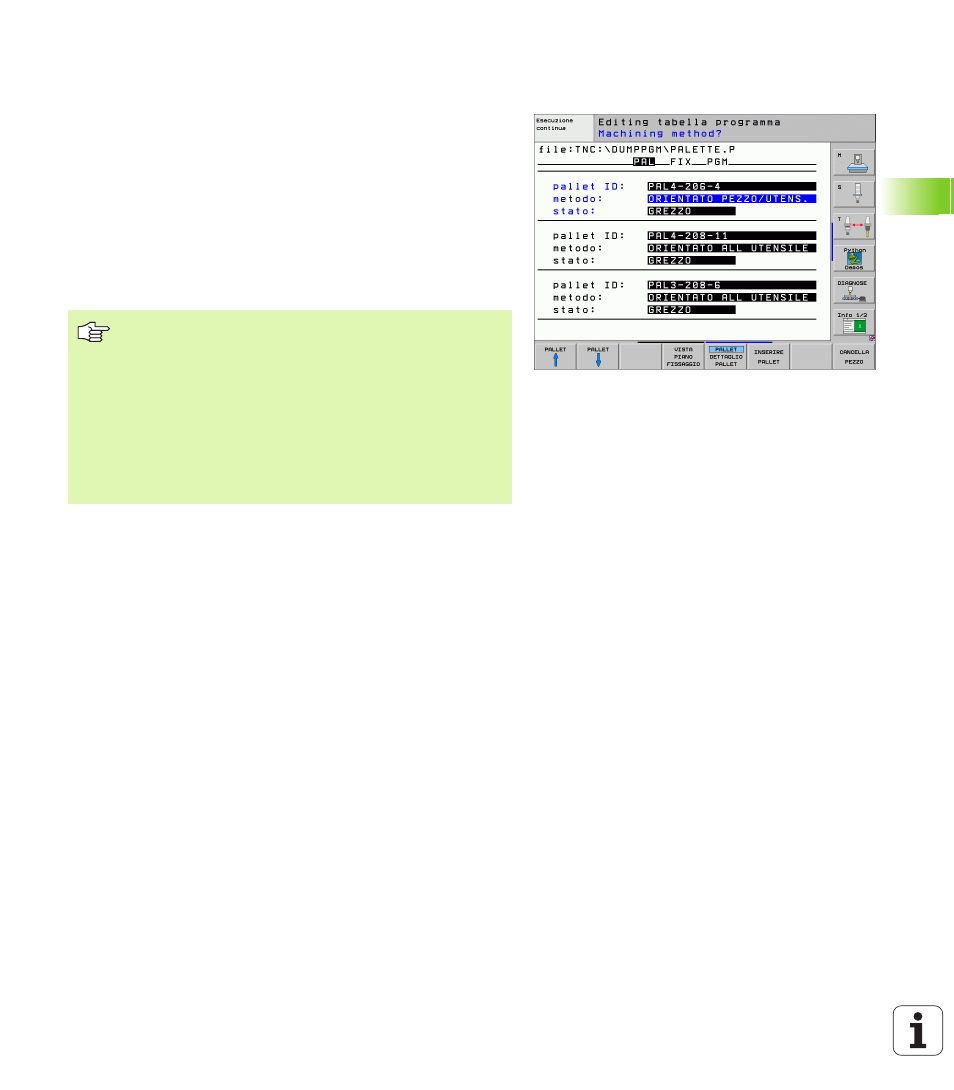

A ciascun livello è possibile passare alla vista di dettaglio. Nella vista
normale è possibile definire il metodo di lavorazione e lo stato per il
pallet, il serraggio e il pezzo. Nel caso si stia editando un file pallet
esistente, vengono visualizzate le introduzioni esistenti. Per la
creazione del file pallet utilizzare la vista di dettaglio.
I vari livelli del modulo di introduzione si possono raggiungere
mediante i softkey corrispondenti. Il livello attuale viene sempre
evidenziato in campo chiaro nella riga di stato del modulo di
inserimento. Se si passa alla visualizzazione a tabella mediante il tasto
di ripartizione dello schermo, il cursore si ritroverà allo stesso livello in
cui si trovava nella visualizzazione a modulo.
Creare il file pallet secondo la configurazione della
macchina. Se si utilizza un solo serraggio che porta più
pezzi, è sufficiente definire un serraggio FIX con pezzi PGM.
Se un pallet porta più serraggi o se un serraggio viene
lavorato da più lati, occorre definire un pallet PAL con i
corrispondenti serraggi FIX.
Mediante il tasto di ripartizione dello schermo è possibile
passare dalla visualizzazione a tabella a quella a modulo.
Il supporto grafico per l'introduzione a modulo non è
ancora disponibile.
