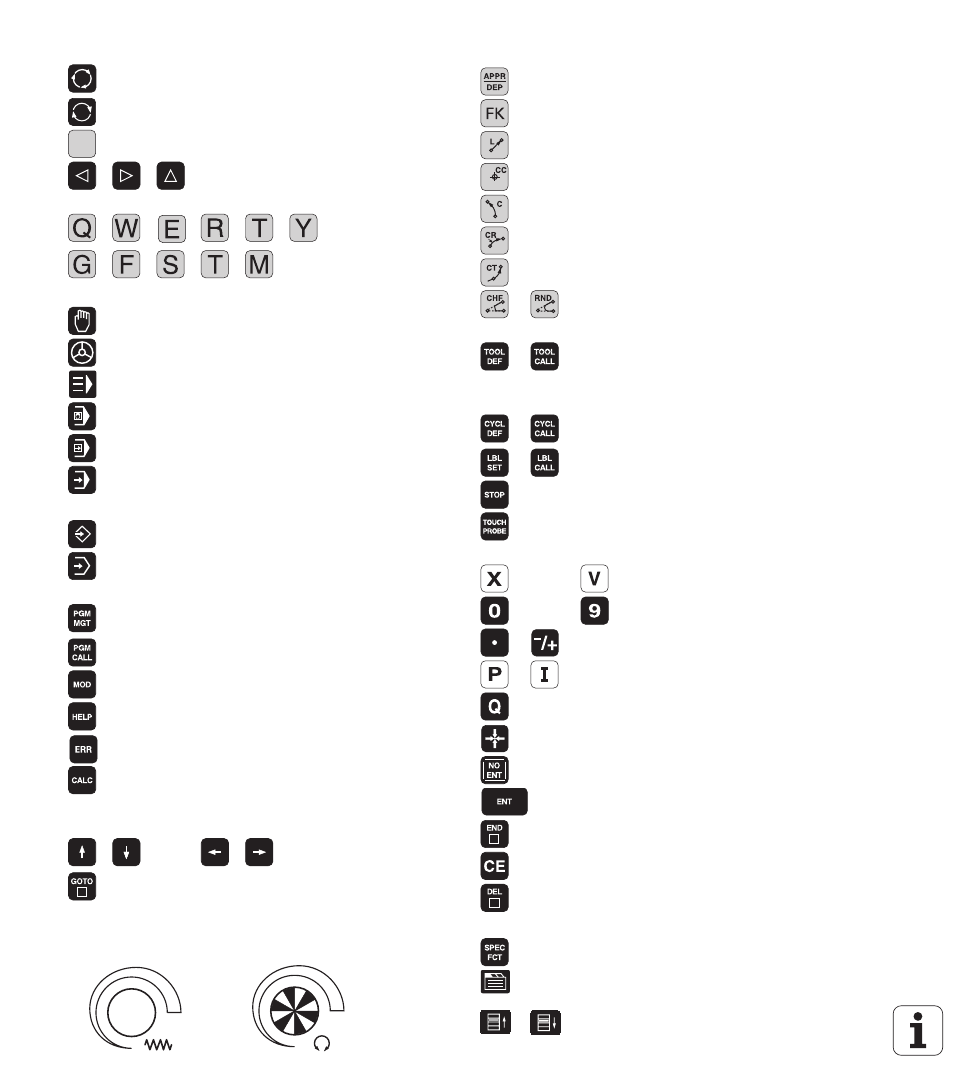

Elementi di comando dell'unità schermo
Selezione divisione schermo
Selezione tasto di commutazione modi operativi
Macchina e Programmazione
Softkey: selezione funzione visualizzata sullo schermo
Commutazione dei livelli softkey
Tastiera alfanumerica: inserimento dei caratteri
Commenti ai nomi
file
Programmi DIN/ISO
Selezione modo operativo Macchina
Funzionamento manuale
Volantino elettronico
smarT.NC
Posizionamento con inserimento manuale
Esecuzione singola
Esecuzione continua
Selezione modo operativo Programmazione
Memorizzazione/Editing programma
Test del programma
Gestione programmi/file, funzioni del TNC
Selezione e cancellazione programmi/file
Trasmissione dati esterna
Definizione della chiamata programma, selezione di
tabelle origini o tabelle punti
Selezione funzioni MOD
Visualizzazione di testi di Help nel caso di messaggi di
errore CN
Visualizzazione di tutti i messaggi d'errore
Funzione calcolatrice
Spostamento del cursore e selezione diretta di blocchi,
cicli e di funzioni parametriche
Spostamento del cursore
(campo chiaro)
Selezione diretta di blocchi, cicli e di funzioni
parametriche
Potenziometri di regolazione per avanzamento/numero di
giri mandrino
150
0
50
100
F %
150
0
50
100
S %
Programmazione delle traiettorie
Posizionamento sul e distacco dal profilo
Programmazione libera dei profili FK
Retta
Centro del cerchio e polo delle coordinate polari
Traiettoria circ. intorno al centro del cerchio
Traiettoria circolare con indicazione del raggio
Traiettoria circolare con raccordo tangenziale
Arrotondamento di smussi/spigoli
Dati sugli utensili
Inserimento e chiamata lunghezza e raggio
dell'utensile
Cicli, sottoprogrammi e ripetizioni di blocchi di
programma
Definizione e chiamata dei cicli
Inserimento e chiamata di sottoprogrammi e
di ripetizioni di blocchi di programma
Programmazione di uno STOP programmato
Definizione di cicli di tastatura
Immissione assi delle coordinate e di valori, editing
. . .
Selezione e programmazione degli
assi delle coordinate
. . .
Tasti numerici
Punto decimale/inversione del segno
Immissione di coordinate polari/
Immissione di quote incrementali
Programmazione/Stato parametri Q
Conf. posizione reale, valore dalla calcolatrice
Salto domande di dialogo e cancellazione di parole
Conferma immissione e proseguimento
dialogo
Conclusione del blocco, chiusura dell'inserimento
Annullamento di immissioni di valori numerici e
cancellazione di messaggi del TNC
Interruzione dialogo, canc. blocchi programma
Funzioni speciali/smarT.NC
Visualizza funzioni speciali
smarT.NC: selezione dell'icona successiva nel modulo
smarT.NC: selezione del primo campo di
inserimento nella cornice precedente/
successiva
