HEIDENHAIN iTNC 530 (340 49x-04) ISO programming Manuale d'uso
Pagina 329
HEIDENHAIN iTNC 530
329
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

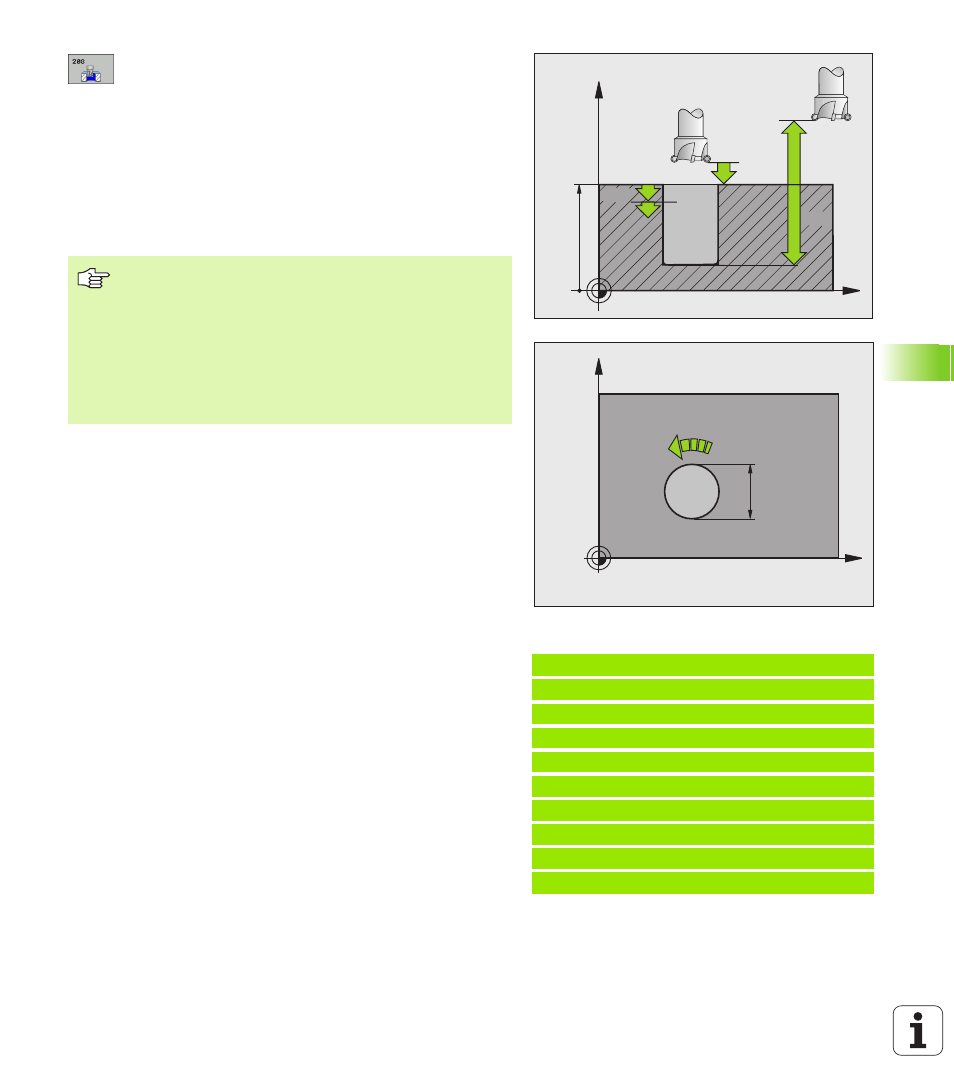

Distanza di sicurezza
Q200 (incrementale): distanza
spigolo inferiore dell'utensile superficie del pezzo
PROFONDITÀ
Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo del foro
AVANZAMENTO IN PROFONDITÀ
Q206: velocità di
spostamento dell'utensile durante la foratura sulla
linea a spirale in mm/min
ACCOSTAMENTO PER LINEA A SPIRALE
Q334
(incrementale): quota di cui l'utensile viene di volta in
volta avvicinato alla linea a spirale (=360°).
COORD. SUPERFICIE PEZZO
Q203 (assoluto): coordinata
della superficie del pezzo
2ª distanza di sicurezza
Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
DIAMETRO NOMINALE
Q335 (assoluto): diametro foro. Se
è stato impostato il diametro nominale uguale al
diametro utensile, il TNC fora senza interpolazione
elicoidale direttamente fino alla profondità impostata.
Diametro preforato
Q342 (assoluto): appena si
introduce in Q342 un valore maggiore di 0, il TNC non
esegue alcun controllo del rapporto tra il diametro
nominale e il diametro dell'utensile. In tal modo è
possibile fresare fori il cui diametro è maggiore del
doppio del diametro dell'utensile
TIPO DI FRESATURA
Q351: tipo della lavorazione di
fresatura con M3
+1 = concorde
–1 = discorde
Esempio: Blocchi NC
N120 G208 FRESATURA DI FORI
Q200=2
;DIST. DI SICUREZZA
Q201=-80
;PROFONDITÀ
Q206=150
;AVANZAMENTO PROF.
Q334=1.5
;PROF. ACCOSTAMENTO
Q203=+100
;COOR. SUPERF.
Q204=50
;2ª DIST. DI SICUREZZA
Q335=25
;DIAMETRO NOM.
Q342=0
;DIAMETRO PREFOR.
Q351=+1
;TIPO DI FRESATURA
X
Z
Q200
Q201
Q203
Q204
Q334
X
Y
Q206
Q335
Tenere presente che in caso di accostamento troppo
grande, l'utensile si rovina, danneggiando così anche il
pezzo.
Al fine di evitare l'immissione di valori di accostamento
troppo grandi, indicare nella tabella utensili, colonna ANGLE,
l'inclinazione massima possibile dell'utensile, vedere "Dati
utensile", pag. 193. Il TNC calcola quindi automaticamente
l'accostamento massimo consentito e modifica
eventualmente il valore eventualmente immesso.
