8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

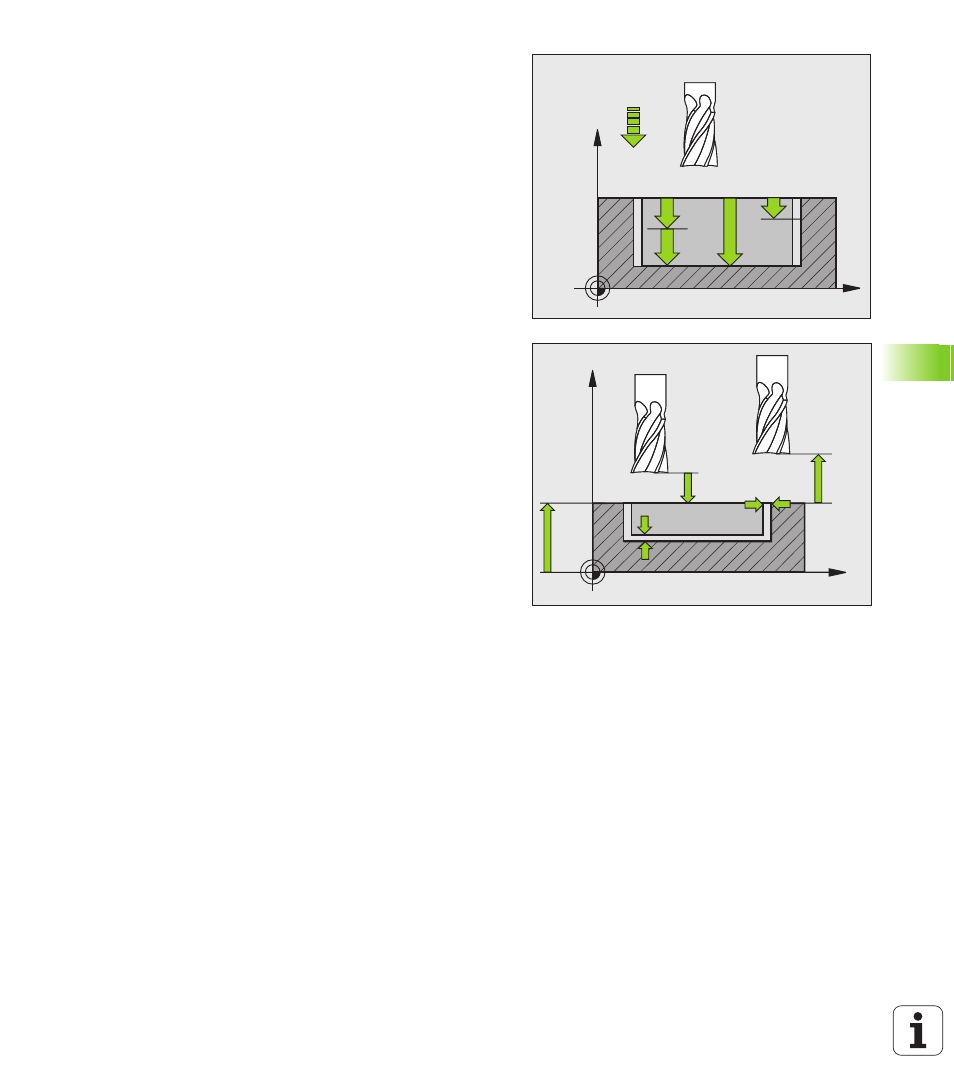

 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e il fondo della tasca
 PROFONDITÀ DI ACCOSTAMENTO Q202 (incrementale):
quota dei singoli accostamenti dell’utensile; inserire
un valore maggiore di 0
 SOVRAMETALLO PROFONDITÀ Q369 (incrementale):
sovrametallo di finitura per la profondità
 AVANZAMENTO IN PROFONDITÀ Q206: velocità di
spostamento dell'utensile durante lo spostamento in
profondità in mm/min
 PROFONDITÀ DI ACCOSTAMENTO in finitura Q338
(incrementale):quota di accostamento dell'utensile
secondo l'asse del mandrino in finitura Q338 = 0:
Finitura in un solo accostamento
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
del pezzo
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
assoluta della superficie del pezzo
 2ª distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
X
Z
Q201
Q206
Q202
Q338
X
Z
Q200
Q20
Q20
Q36
Q36
