440 8 Programmazione: Cicli
8.7 Cicli SL con f
o
rm
ula del pr
ofilo
Programma di descrizione del profilo 1: tasca A
Programma di descrizione del profilo 2: tasca B

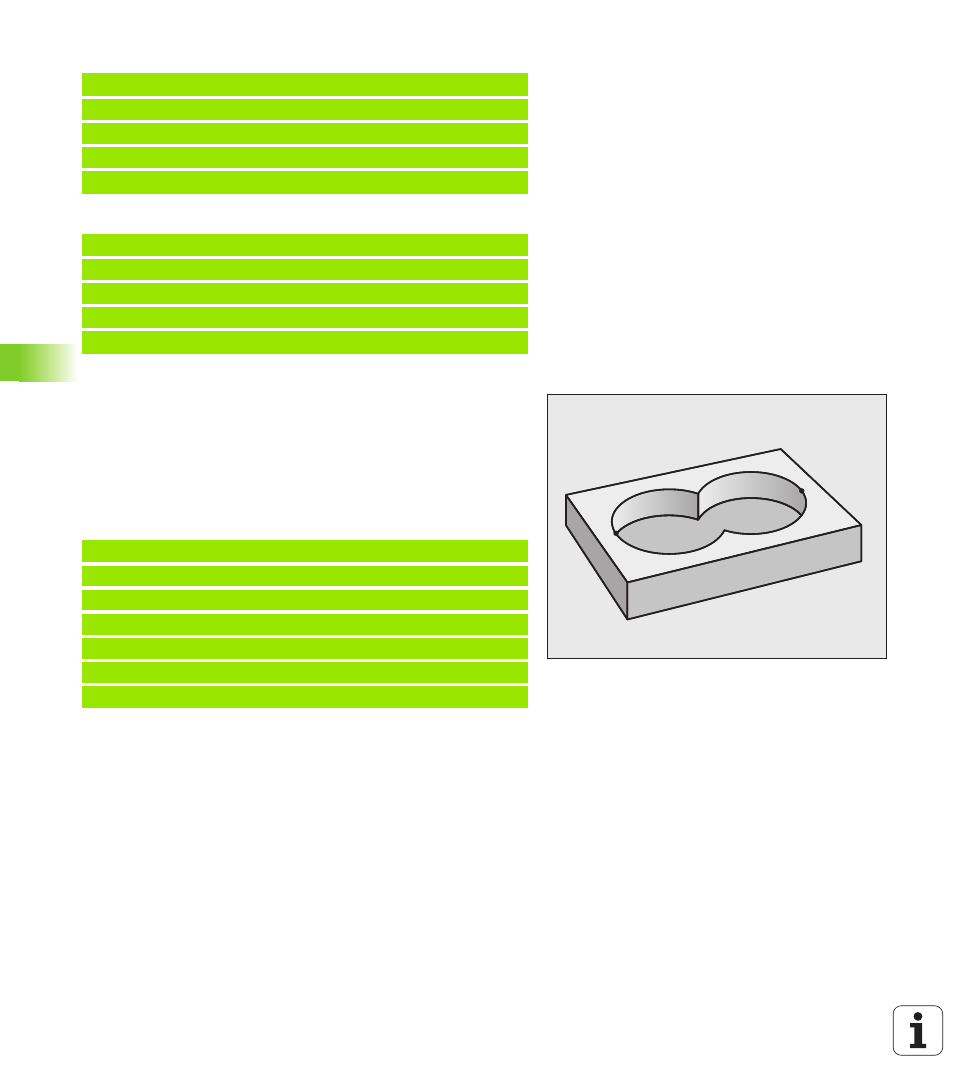

"Somma" delle superfici
È richiesta la lavorazione di entrambe le superfici parziali A e B,
compresa la comune superficie di sovrapposizione:
„ Le superfici A e B devono essere programmate in programmi
separati senza correzione del raggio
„ Nella formula del profilo le superfici A e B vengono calcolate con la
funzione "unione con"
Programma di definizione del profilo:
%TASCHE_A G71 *
N10 G01 X+10 Y+50 G40 *
N20 I+35 J+50 *
N30 G02 X+10 Y+50 *
N99999999 %TASCHE_A G71 *
%TASCHE_B G71 *
N10 G01 X+90 Y+50 G40 *
N20 I+65 J+50 *
N30 G02 X+90 Y+50 *
N99999999 %TASCHE_B G71 *
A
B
N50 ...
N60 ...
N70 DECLARE CONTOUR QC1 = "TASCHE_A.H" *
N80 DECLARE CONTOUR QC2 = "TASCHE_B.H" *
N90 QC10 = QC1 | QC2 *
N100 ...
N110 ...
