CONTROFORATURA INVERTITA (Ciclo G204)
Con questo ciclo si lavorano svasature presenti sul lato inferiore del
pezzo.

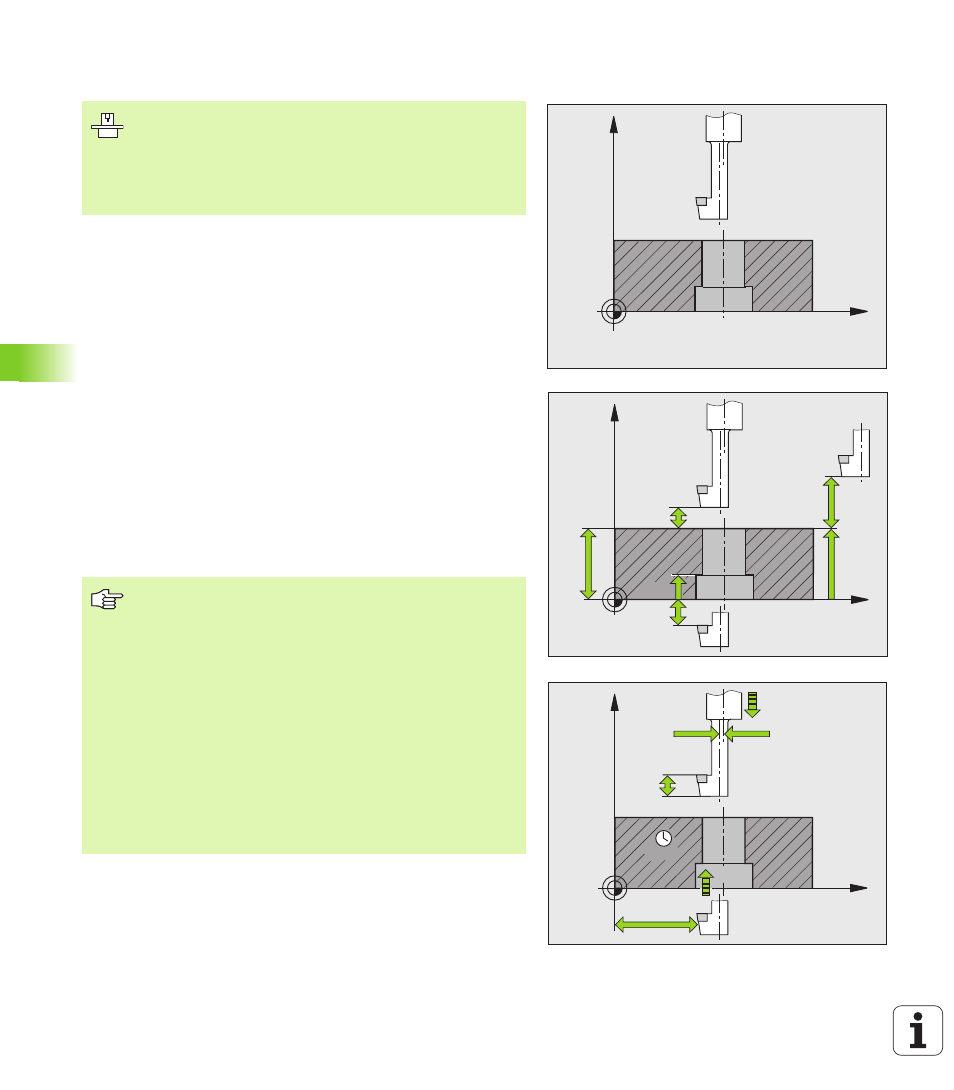

1 Il TNC posiziona in rapido l'utensile nell'asse del mandrino alla
DISTANZA DI SICUREZZA sopra la superficie del pezzo
2 Successivamente il TNC orienta il mandrino sulla posizione 0° e
sposta l'utensile della quota di eccentricità
3 Successivamente l'utensile penetra con l'AVANZAMENTO DI
PREPOSIZIONAMENTO nel foro preforato finché il tagliente si
trova alla DISTANZA DI SICUREZZA al di sotto del piano inferiore
del pezzo
4 Il TNC riporta ora l'utensile al centro del foro, inserisce il mandrino
ed event. il refrigerante e avanza poi con l'AVANZAMENTO DI
LAVORAZIONE alla profondità della svasatura programmata
5 Se programmato l'utensile sosta sul fondo della svasatura, esce
dal foro, esegue un orientamento del mandrino e si sposta di
nuovo della quota di eccentricità
6 Successivamente il TNC porta l'utensile con l'AVANZAMENTO DI
PREPOSIZIONAMENTO alla DISTANZA DI SICUREZZA e da lì, se
programmato, in rapido alla 2ª DISTANZA DI SICUREZZA.
X
Z
X
Z
Q250
Q203
Q204
Q249
Q200
Q200
X
Z
Q255
Q254
Q214
Q252
Q253
Q251
La macchina e il TNC devono essere predisposti dal
costruttore.
Ciclo utilizzabile solo su macchine con mandrino regolato.
Il ciclo opera solo con gli utensili di alesatura a taglio
inverso.
Da osservare prima della programmazione
Programmare un'istruzione di posizionamento sul punto di
partenza (centro del foro) nel piano di lavoro con correzione
del raggio G40.
Il segno del parametro PROFONDITÀ definisce la
direzione della lavorazione della svasatura. Attenzione: con
segno positivo la svasatura viene eseguita in direzione
positiva dell'asse del mandrino.
Inserire la lunghezza dell'utensile in modo tale che non
venga quotato il tagliente, ma lo spigolo inferiore
dell'utensile alesatore.
Nel calcolo del punto di partenza della svasatura il TNC
tiene conto della lunghezza del tagliente dell'utensile
alesatore e dello spessore del materiale.
