HEIDENHAIN iTNC 530 599
12.4 Esecuzione pr
ogr
amma
Controllo di utilizzo utensile
Per eseguire un controllo di utilizzo utensile devono essere soddisfatte
le seguenti condizioni:
„ il Bit2 del parametro macchina 7246 deve essere impostato =1
„ il calcolo del tempo di lavorazione nel modo operativo Test del
programma
deve essere attivo
„ il programma con dialogo in chiaro da controllare deve essere stato
completamente simulato nel modo operativo Test del programma

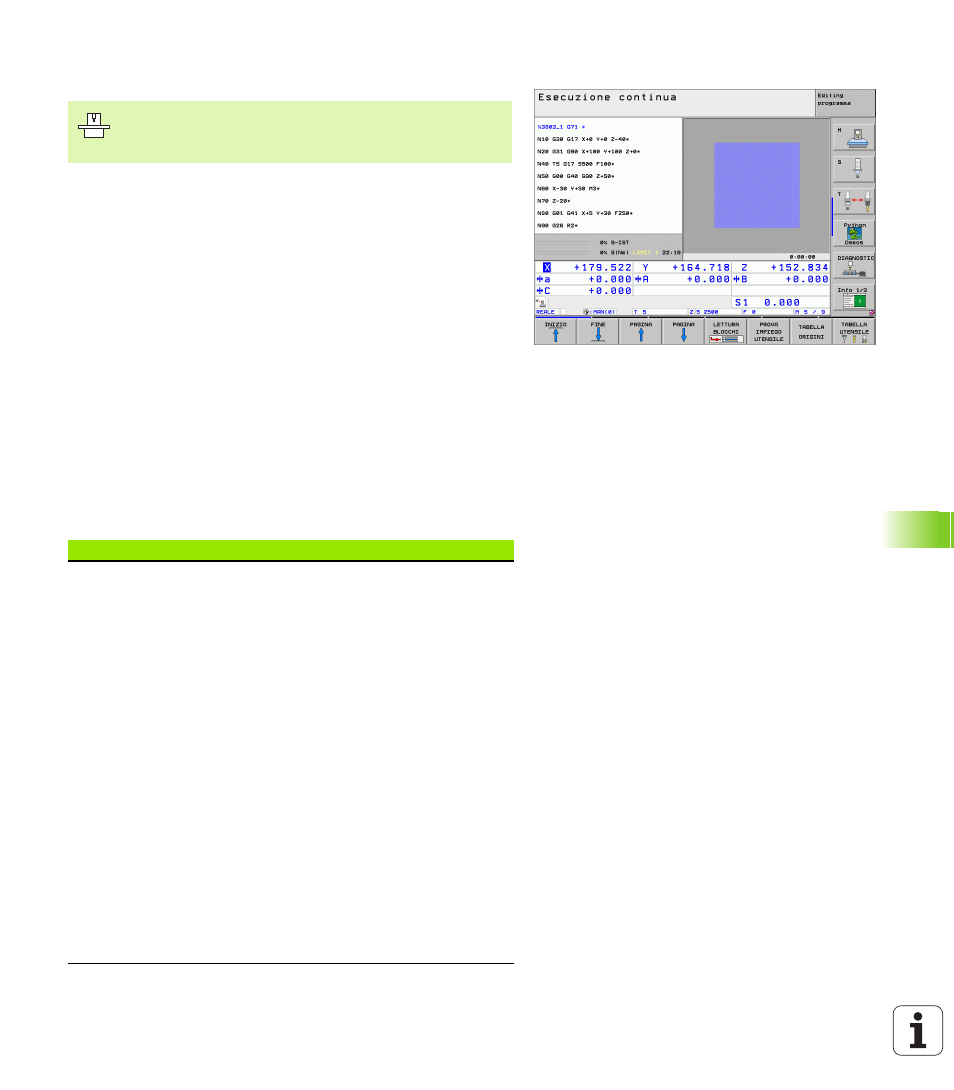

Tramite il softkey CONTROLLO UTILIZZO UTENSILE, prima di avviare
un programma si può controllare nel modo operativo Elaborazione se
gli utensili impiegati dispongono ancora di una durata residua
sufficiente. Il TNC confronta i valori reali di durata della tabella utensili
con i valori nominali del file di utilizzo utensili.
Dopo che il softkey è stato premuto, il TNC visualizza il risultato del
controllo utilizzo in una finestra in primo piano. Chiudere la finestra in
primo piano con il tasto CE.
Il TNC salva i tempi di utilizzo utensile in un file separato con
estensione pgmname.H.T.DEP. (vedere "Modifica impostazione MOD
file dipendenti" pag. 642). Il file di utilizzo utensili generato contiene le
seguenti informazioni:
La funzione controllo di utilizzo utensile deve essere
abilitata dal costruttore della macchina. Consultare il
manuale della macchina.
Colonna Significato
TOKEN „ TOOL : Tempo di utilizzo utensili per TOOL
CALL . Le registrazioni sono elencate in
ordine cronologico
„ TTOTAL : tempo totale d'impiego di un
utensile
„ STOTAL : chiamata di un sottoprogramma
(inclusi i cicli); le registrazioni sono elencate
in ordine cronologico
„ TIMETOTAL : il tempo di lavorazione totale del
programma NC viene registrato nella
colonna WTIME. Nella colonna PATH il TNC
riporta il nome del percorso del
corrispondente programma NC. La colonna
TIME
contiene la somma di tutte le
registrazioni TIME (solo con mandrino on e
senza movimenti in rapido). Il TNC imposta
a 0 tutte le altre colonne
„ TOOLFILE : nella colonna PATH il TNC riporta il
nome del percorso della tabella utensili con
cui è stato eseguito il test del programma. In
questo modo il TNC può rilevare durante il
controllo di utilizzo utensile se il test del
programma è stato eseguito con TOOL.T
