o 1.2 Schermo e pannello operativo
Schermo

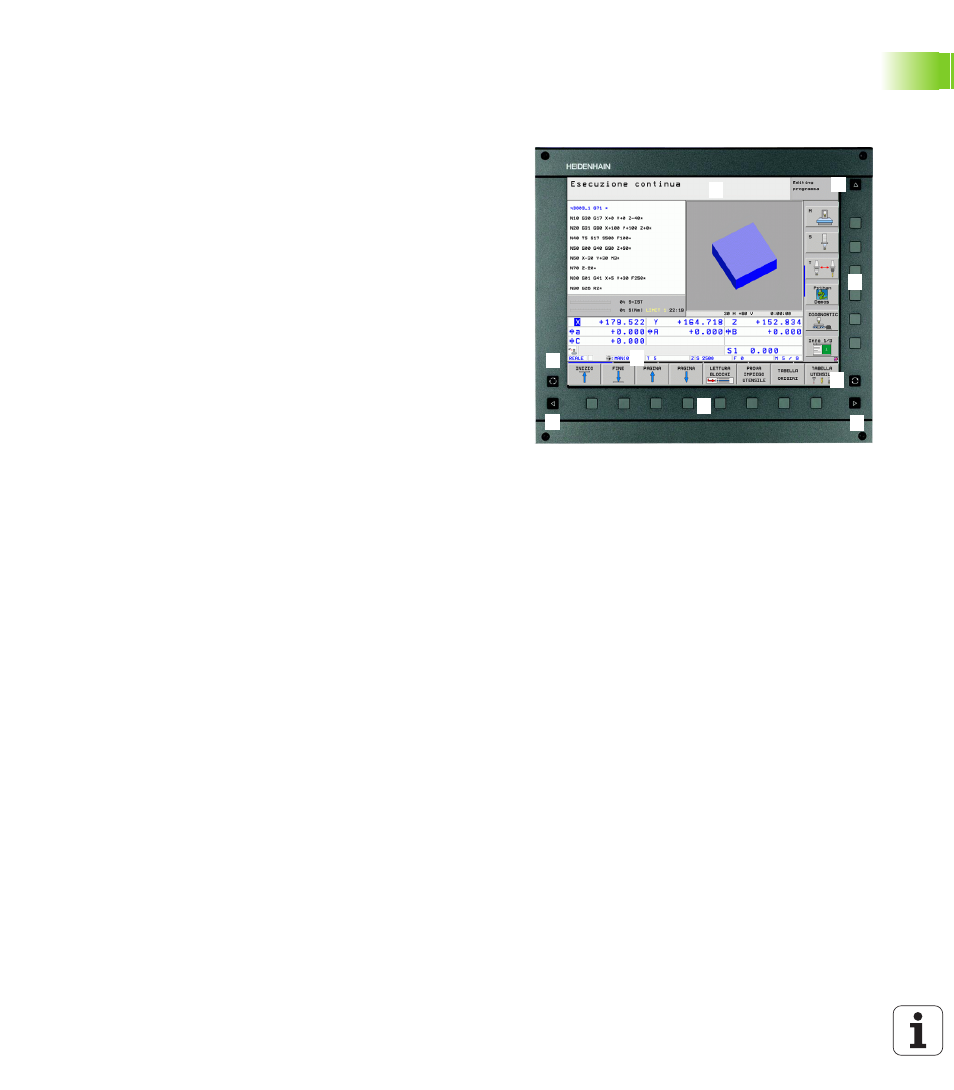

Il TNC viene fornito con lo schermo piatto a colori BF 150 (TFT) (vedere
figura a destra in alto).
1 3
1 1
4 4
5
1 6
7
8
2
1 Riga d'intestazione
All'accensione del TNC lo schermo visualizza nella riga di testa i
modi operativi selezionati: i modi operativi "Macchina" a sinistra e i
modi operativi "Programmazione" a destra. Il modo operativo attivo
compare nel campo più lungo della riga di intestazione. Nello
stesso campo vengono visualizzati anche le domande di dialogo e
i messaggi (eccezione: quando il TNC visualizza solo grafica).
2 Softkey
Sulla riga in basso il TNC visualizza in un livello softkey ulteriori
funzioni che si selezionano con i tasti sottostanti. Delle barrette
strette direttamente sopra la barra softkey visualizzano il numero
delle barre softkey selezionabili con i tasti cursore neri disposti alle
relative estremità. Il livello softkey attivo è evidenziato in chiaro.
3 Tasti di selezione softkey
4 Commutazione dei livelli softkey
5 Definizione della ripartizione dello schermo
6 Tasto di commutazione per modi operativi "Programmazione"/
"Macchina"
7 Tasti di selezione per softkey del costruttore della macchina
8 Commutazione livelli softkey del costruttore della macchina
