HEIDENHAIN iTNC 530 547
1
1
.7 F
unzioni ausiliar
ie D15: PRINT: Emissione di testi o valori
di parametri Q
Con la funzione D15: PRINT si possono trasmettere valori di parametri
Q e messaggi d'errore tramite un'interfaccia dati, ad es. ad una
stampante. Memorizzando i valori internamente o trasmettendoli ad
un calcolatore, il TNC memorizza i dati nel file %FN15RUN.A
(emissione durante l'esecuzione del programma) o nel file
%FN15SIM.A (emissione durante il test del programma). L'emissione
avviene attraverso un buffer e viene lanciata al più tardi a fine PGM, o
se il PGM viene arrestato. Nel modo operativo Blocco singolo la
trasmissione dei dati avviene alla fine del blocco.
Emissione di dialoghi e messaggi di errore con D15: PRINT
"Valore numerico"
Esempio: Emissione del numero di dialogo 20
Emissione di dialoghi e parametri Q con D15: PRINT
"Parametri Q"
Esempio di applicazione: stampa di protocollo di una misurazione del
pezzo.
Si possono trasmettere contemporaneamente fino ad un massimo di
sei parametri Q e valori numerici.
Esempio: Emissione del dialogo 1 e del valore numerico Q1
D19: PLC: trasmissione di valori al PLC
Con la funzione D19: si possono trasferire al PLC fino a due valori
numerici o parametri Q.
Incrementi e unità: 0,1 µm op. 0,0001°
Esempio: trasmissione del valore numerico 10 (corrisponde a 1 µm
op. 0,001°) al PLC

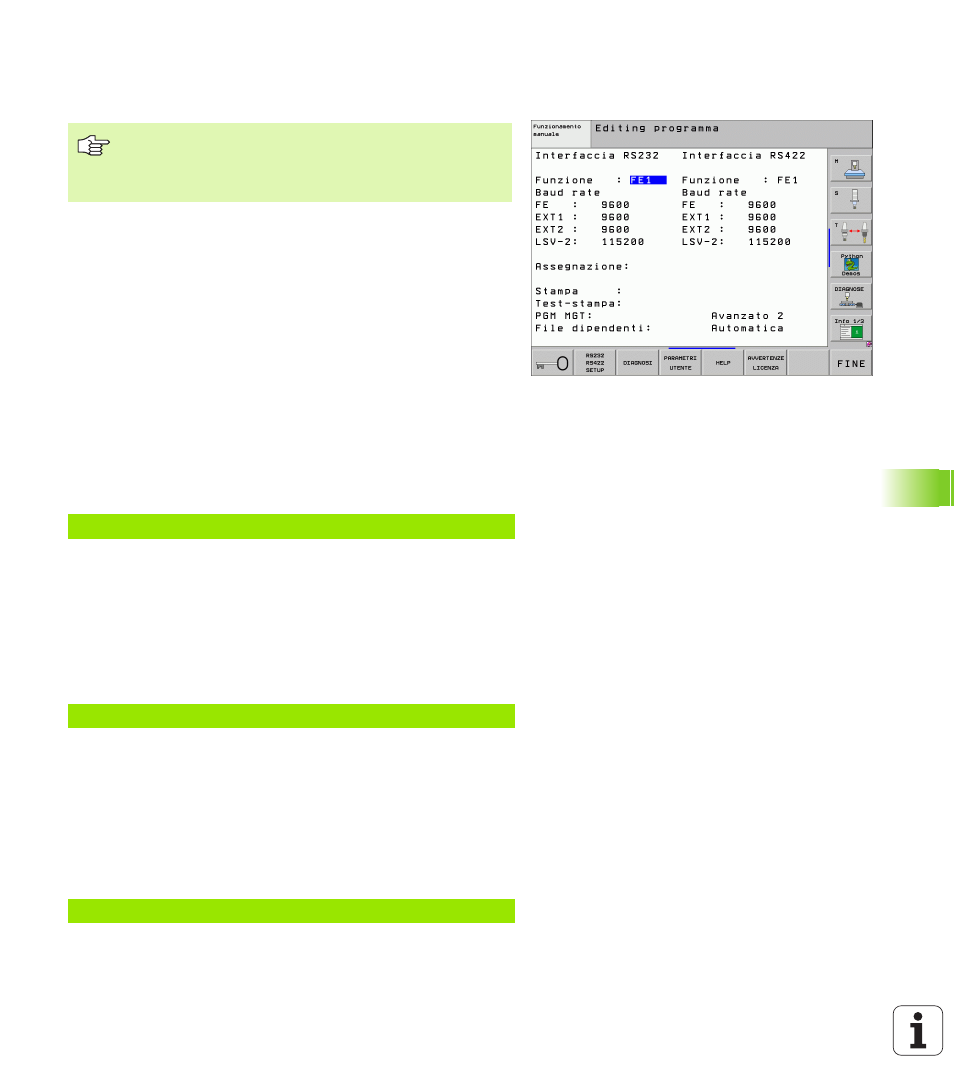

Programmazione dell'interfaccia dati: impostare nella
opzione PRINT o PRINT-TEST il percorso nel quale il TNC
deve memorizzare i testi o valori dei parametri Q, vedere
"Assegnazione", pag. 630.
Valore numerico da 0 a 99: Dialoghi per i cicli Costruttore
da 100:
Messaggi d'errore PLC
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
