4.1 Gener
a
lità
Sistema di riferimento sulle fresatrici
Nella lavorazione di un pezzo su una fresatrice ci si riferisce

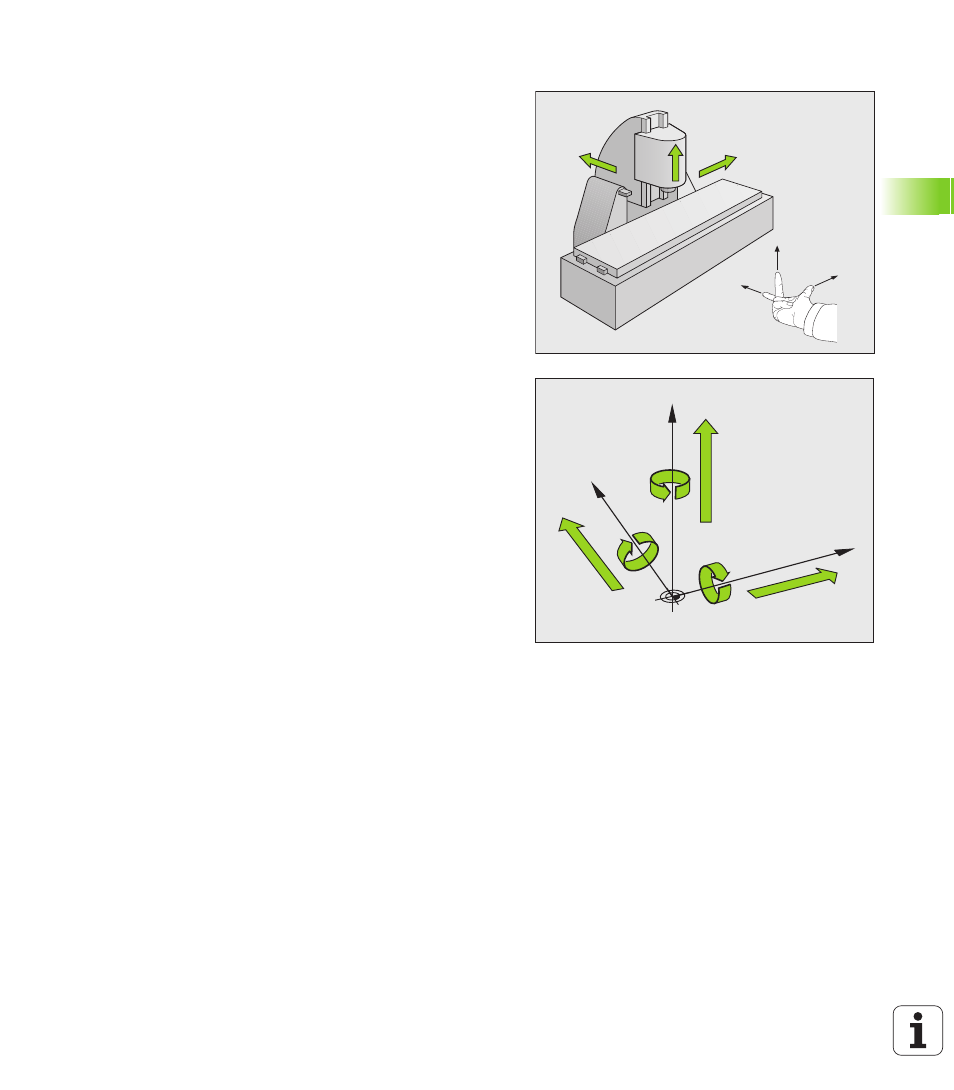

generalmente al sistema di coordinate ortogonali. La figura a destra
illustra l'assegnazione del sistema di coordinate ortogonali agli assi
della macchina. La "regola delle tre dita della mano destra" serve da
supporto: quando il dito medio è diretto nel senso dell'asse utensile,
esso indica la direzione Z+, il pollice la direzione X+ e l'indice la
direzione Y+.
Il iTNC 530 è in grado di controllare fino a 9 assi. Oltre agli assi
principali X, Y e Z ci sono gli assi ausiliari U, V e W, paralleli ai primi. Gli
assi rotativi vengono chiamati A, B e C. La figura in basso illustra
l'assegnazione degli assi ausiliari e degli assi rotativi agli assi principali.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
