HEIDENHAIN iTNC 530 357
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

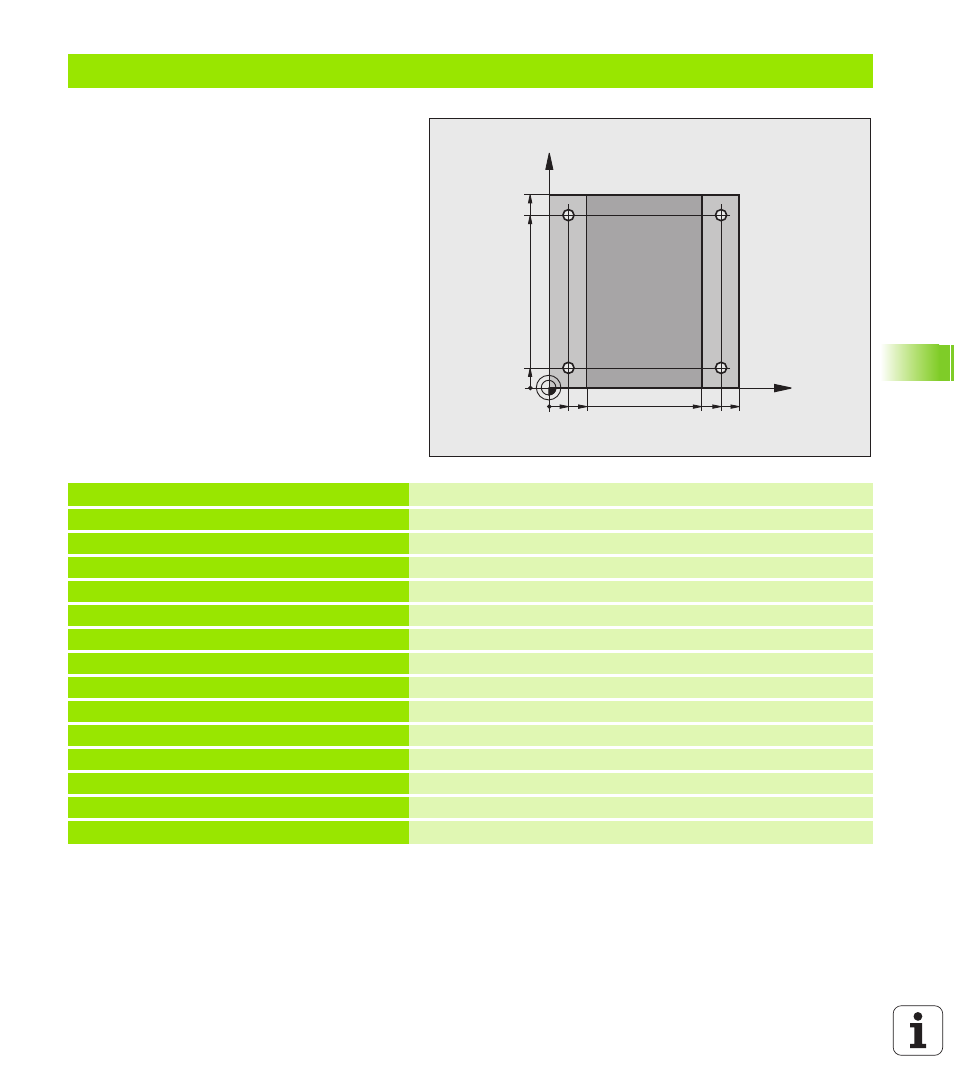

Esempio: cicli di foratura
%C200 G71 *
N10 G30 G17 X+0 Y+0 Z-20 * Definizione pezzo grezzo
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+3 * Definizione utensile
N40 T1 G17 S4500 * Chiamata utensile
N50 G00 G40 G90 Z+250 * Disimpegno utensile
N60 G200 FORATURA Definizione ciclo
Q200=2 ;DIST. DI SICUREZZA
Q201=-15 ;PROFONDITÀ
Q206=250 ;AVANZ. INCREMENTO
Q202=5 ;PROF. ACCOSTAMENTO
Q210=0 ;F. TEMPO DI SOSTA SOPRA
Q203=-10 ;COOR. SUPERF.
Q204=20 ;2ª DIST. DI SICUREZZA
Q211=0,2 ;TEMPO DI SOSTA SOTTO
X
Y
20
10
100
100
10
90
90 80
