11.2 Serie di pezzi – Parametri Q
invece di valori numerici
Con la funzione parametrica Q D0: ASSEGNAZIONE si assegnano ai
parametri Q dei valori numerici. Nel programma di lavorazione invece
si inserisce un parametro Q in luogo del valore numerico.
Esempi di blocchi NC
Per le serie di pezzi programmare ad es. le dimensioni caratteristiche
del pezzo come parametro Q.
Per la lavorazione dei singoli pezzi assegnare quindi a ciascuno di
questi parametri un determinato valore numerico.
Esempio
Cilindri con parametri Q
N150 D00 Q10 P01 +25 * Assegnazione
... Q10 assume il valore 25
N250 G00 X +Q10 * corrisponde a G00 X +25
Z1
Q1
Q2
Z2
Q1
Q2

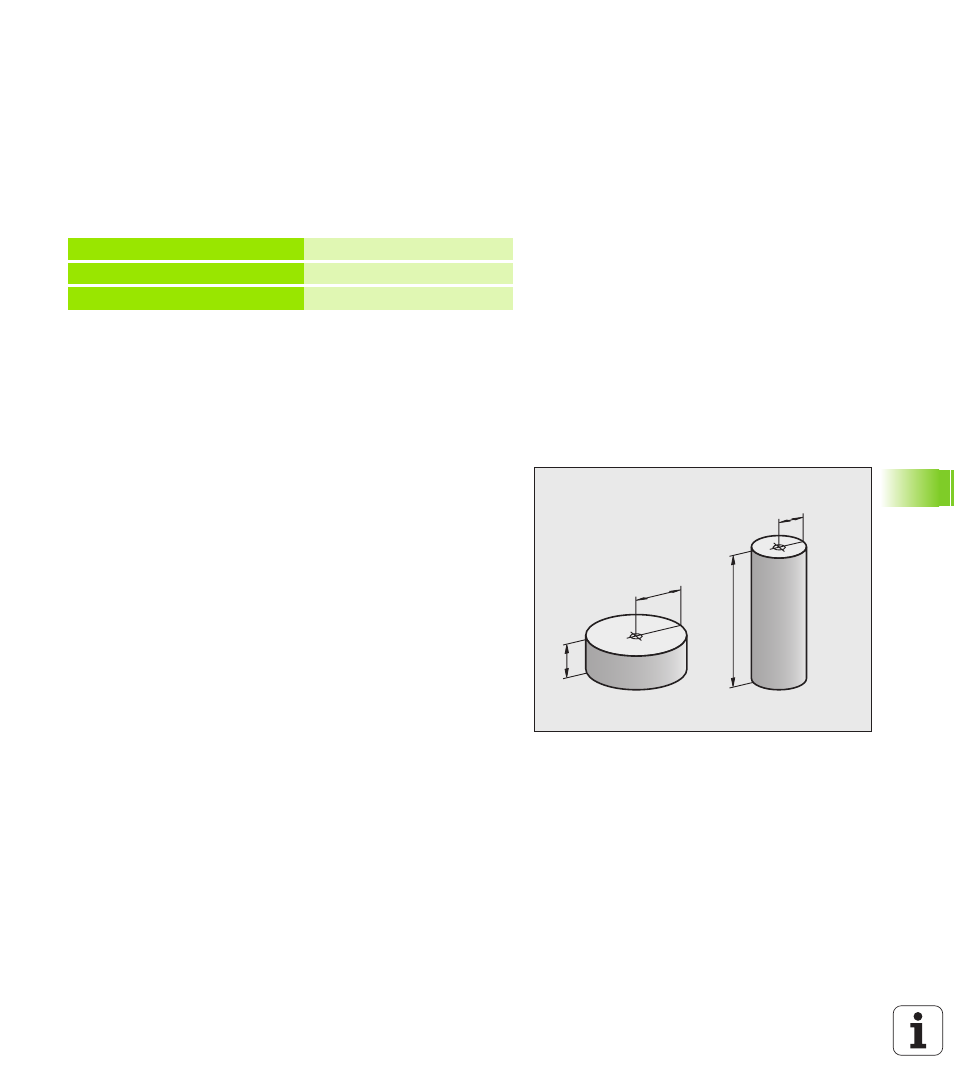

Raggio del cilindro R = Q1
Altezza cilindro H = Q2
Cilindro Z1 Q1 = +30
Q2 = +10
Cilindro Z2 Q1 = +10
Q2 = +50
