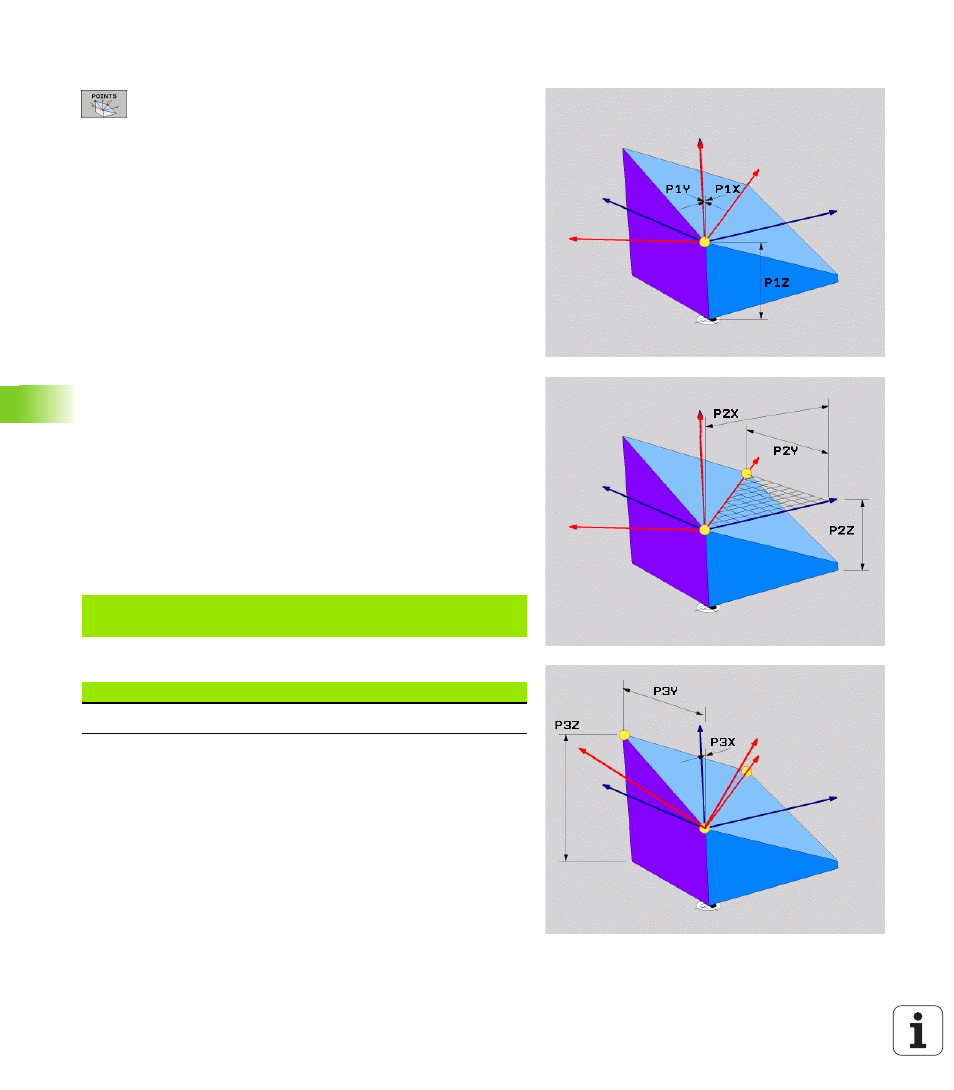

502 9 Programmazione: Funzioni speciali
9.7 Definizione del piano di la
v
o
ro
mediant
e
tr
e punti: PLANE
P
OINTS
Parametri inseriti
 Coordinata X 1º punto del piano? : coordinata X P1X
del 1º punto del piano (vedere figura in alto a destra)
 Coordinata Y 1º punto del piano? : coordinata Y P1Y
del 1º punto del piano (vedere figura in alto a destra)
 Coordinata Z 1º punto del piano? : coordinata Z P1Z
del 1º punto del piano (vedere figura in alto a destra)
 Coordinata X 2º punto del piano? : coordinata X P2X
del 2º punto del piano (vedere figura in centro a
destra)
 Coordinata Y 2º punto del piano? : coordinata Y P2Y
del 2º punto del piano (vedere figura in centro a
destra)
 Coordinata Z 2º punto del piano? : coordinata Z P2Z
del 2º punto del piano (vedere figura in centro a
destra)
 Coordinata X 3º punto del piano? : coordinata X P3X
del 3º punto del piano (vedere figura in basso a destra)
 Coordinata Y 3º punto del piano? : coordinata Y P3Y
del 3º punto del piano (vedere figura in basso a destra)
 Coordinata Z 3º punto del piano? : coordinata Z P3Z
del 3º punto del piano (vedere figura in basso a destra)
 Continuare con le caratteristiche di posizionamento
(vedere "Definizione del comportamento nel
posizionamento della funzione PLANE" pag. 506)
Blocchi NC
Sigle utilizzate
N50 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 ...
Sigla Significato
POINTS Inglese points = punti
