HEIDENHAIN iTNC 530 515
1
0
.2 Sot
topr
ogr
ammi
10.2 Sottoprogrammi

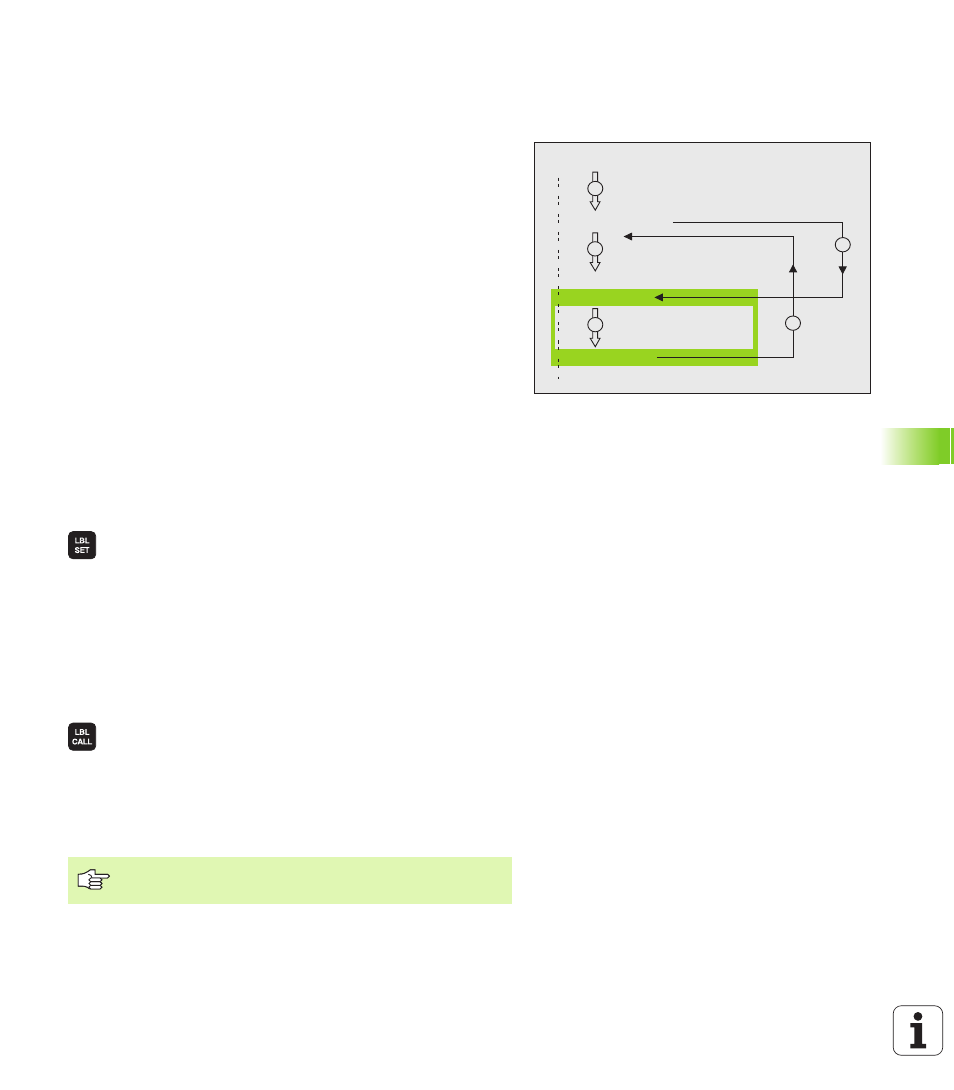

Funzionamento
1 Il TNC esegue il programma di lavorazione fino alla chiamata di un
sottoprogramma LN,0. n è un numero di label qualsiasi
2 Da questo punto il TNC esegue il sottoprogramma chiamato fino
alla sua fine, programmata con G98 L0
3 Successivamente il TNC continua il programma di lavorazione nel
blocco che segue la chiamata del sottoprogramma LN,0
Avvertenze per la programmazione
„ Un programma principale può contenere fino a 254 sottoprogrammi
„ I sottoprogrammi possono essere chiamati in un qualsiasi ordine di
sequenza e quante volte lo si desidera
„ Un sottoprogramma non può chiamare se stesso
„ È consigliabile programmare i sottoprogrammi alla fine del
programma principale (dopo il blocco con M2 o M30)
„ Se nel programma di lavorazione i sottoprogrammi si trovano prima
del blocco con M02 o M30, vengono eseguiti almeno una volta
senza chiamata
Programmazione di un sottoprogramma
 Etichettare l'inizio: premere il tasto LBL SET
 Inserire il numero del sottoprogramma e confermarlo
con il tasto END. Se si desidera utilizzare nomi di
LABEL: premere il tasto " per passare all'inserimento
di testi
 Etichettare la fine: premere il tasto LBL SET e inserire
il numero label "0"
Chiamata di un sottoprogramma
 Chiamata del sottoprogramma: premere il tasto LBL
CALL
 Numero label : inserire il numero di label del
sottoprogramma da chiamare e confermare con il
tasto ENT. Se si desidera utilizzare nomi di LABEL:
premere il softkey LBL-NAME per passare
all'inserimento di testi
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
1
2
3
R
S
Il label L0,0 non è ammesso in quanto corrisponde alla
chiamata della fine del sottoprogramma.
