HEIDENHAIN iTNC 530 333
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

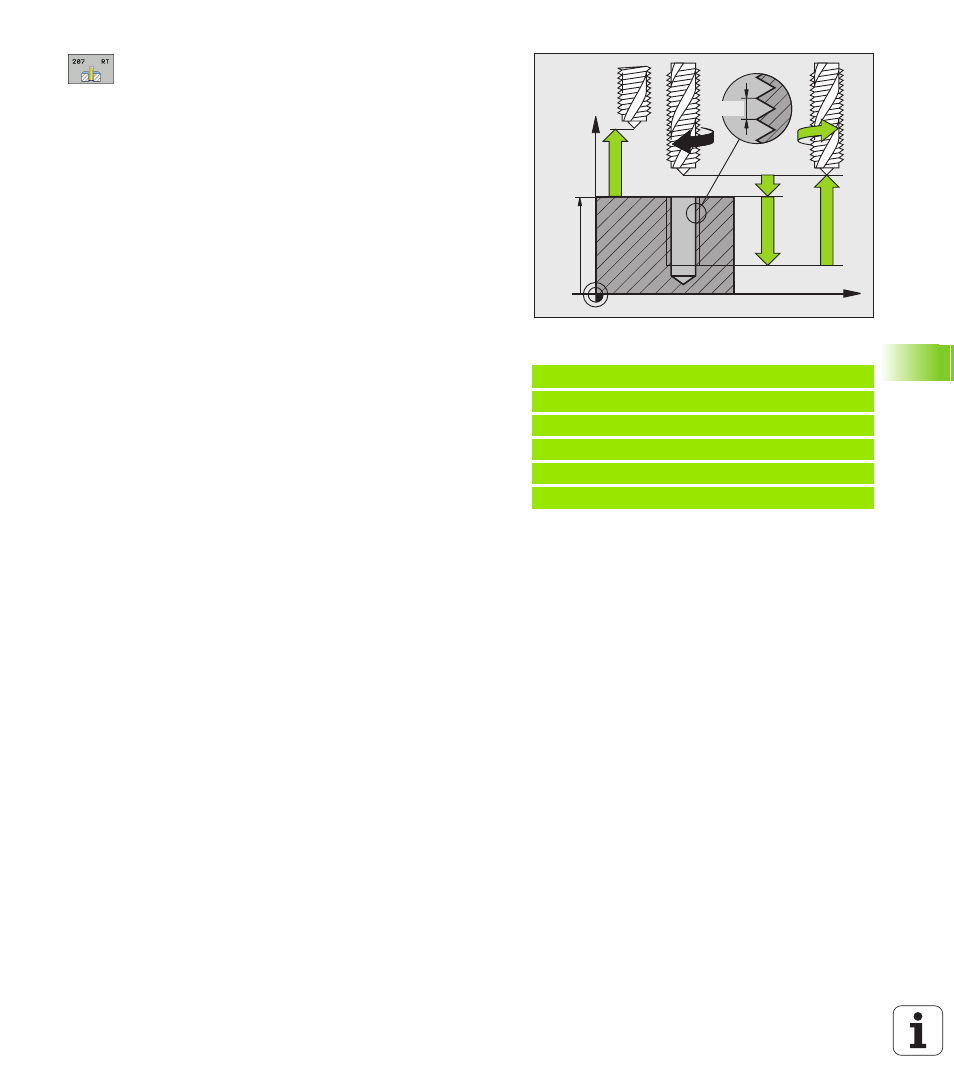

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile (pos. di partenza) e la
superficie del pezzo
 PROFONDITÀ Q201 (incrementale): distanza tra la
superficie del pezzo e l'estremità della filettatura
 PASSO DELLA FILETTATURA Q239:
passo della filettatura. Il segno definisce se si tratta di
una filettatura destrorsa o sinistrorsa:
+ = Filettatura destrorsa
– = filettatura sinistrorsa
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2ª distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà il softkey OPERAZ. MANUALE. Premendo il softkey
OPERAZ. MANUALE l'utensile può essere disimpegnato da
programma. Per questo disimpegno controllato azionare il tasto
esterno di movimento positivo dell'asse mandrino attivo.
Esempio: Blocchi NC
N26 G207 MASCHIATURA GS NUOVO
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q239=+1 ;PASSO FILETTATURA
Q203=+25 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Z
X
Q203
Q204
Q200
Q201
Q239
