446 8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra
LAVORAZIONE DATI 3D (Ciclo G60)

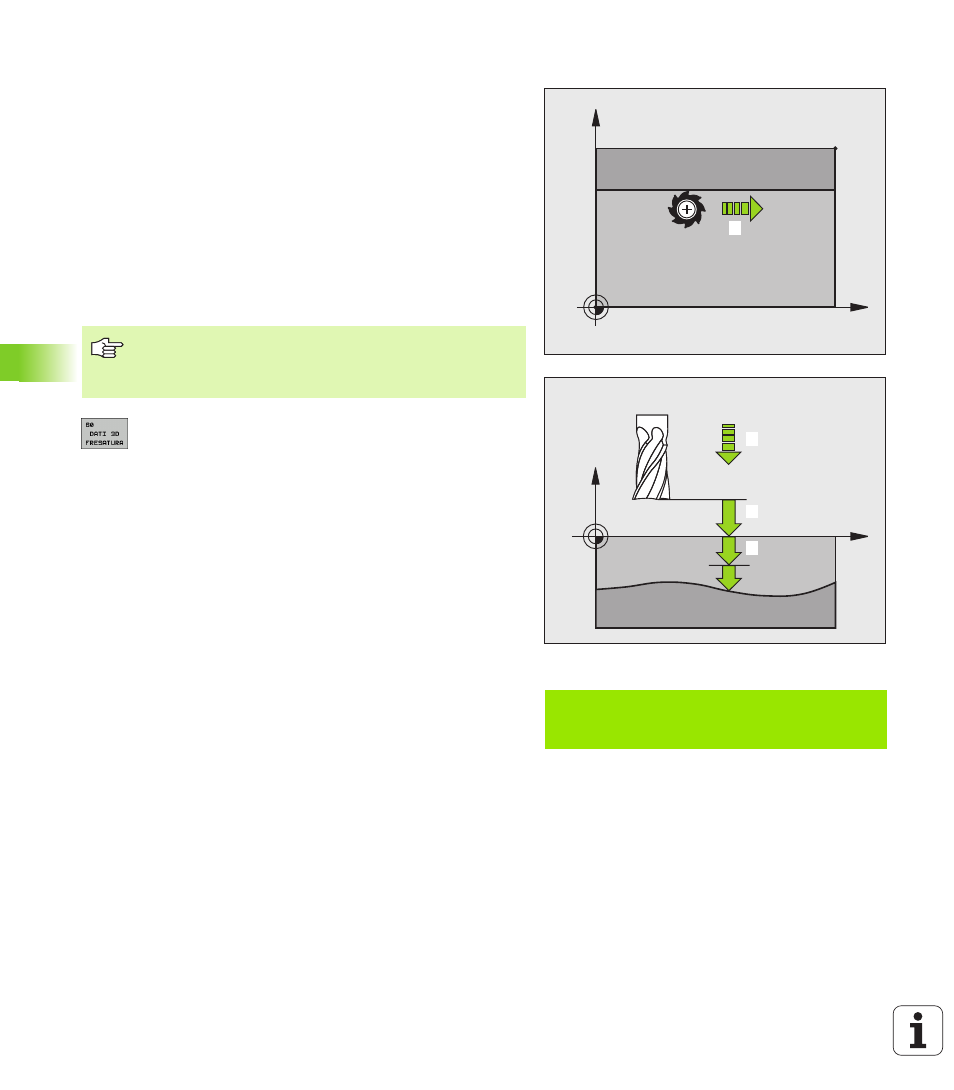

1 Il TNC porta l'utensile in rapido dalla posizione attuale nell'asse del
mandrino alla DISTANZA DI SICUREZZA sopra il punto MAX
programmato nel ciclo
2 Successivamente il TNC porta l'utensile in rapido nel piano di
lavoro sul punto MIN programmato nel ciclo
3 Da lì l'utensile viene portato con AVANZAMENTO DI
PROFONDITÀ sul primo punto del profilo
4 Successivamente vengono lavorati, con AVANZAMENTO DI
FRESATURA, tutti i punti memorizzati nel file dati 3D; ove
necessario il TNC si porta temporaneamente alla DISTANZA DI
SICUREZZA, per saltare eventuali zone da non lavorare
5 Alla fine il TNC riporta l'utensile in rapido alla DISTANZA DI
SICUREZZA
 Nome file dati 3D : introdurre il nome del file nel quale
sono memorizzati i dati da lavorare; se il file non si
trova nella directory attuale, introdurre il percorso
completo.
 PUNTO MIN CAMPO : punto minimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
 PUNTO MAX CAMPO : punto massimo (coordinate X, Y e Z)
del campo nel quale si deve fresare
 DISTANZA DI SICUREZZA 1 (in valore incrementale):
distanza tra la punta dell'utensile e la superficie del
pezzo nei movimenti in rapido
 PROFONDITÀ DI ACCOSTAMENTO 2 (incrementale): quota
di accostamento dell'utensile
 AVANZAMENTO IN PROFONDITÀ 3 : velocità dell'utensile
nella penetrazione in mm/min
 AVANZAMENTO FRESATURA 4 : velocità di spostamento
dell'utensile durante la fresatura in mm/min
 Funzione ausiliaria M : introduzione opzionale di una
funzione ausiliaria, ad es. M13
Esempio: Blocchi NC
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
4
Y
X MIN
MAX
X
Z
1
2
3
Da osservare prima della programmazione
Con il ciclo 30 si possono eseguire con più accostamenti
programmi con dialogo in chiaro generati esternamente.
