HEIDENHAIN iTNC 530 (340 49x-04) ISO programming Manuale d'uso
Pagina 347
HEIDENHAIN iTNC 530
347
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

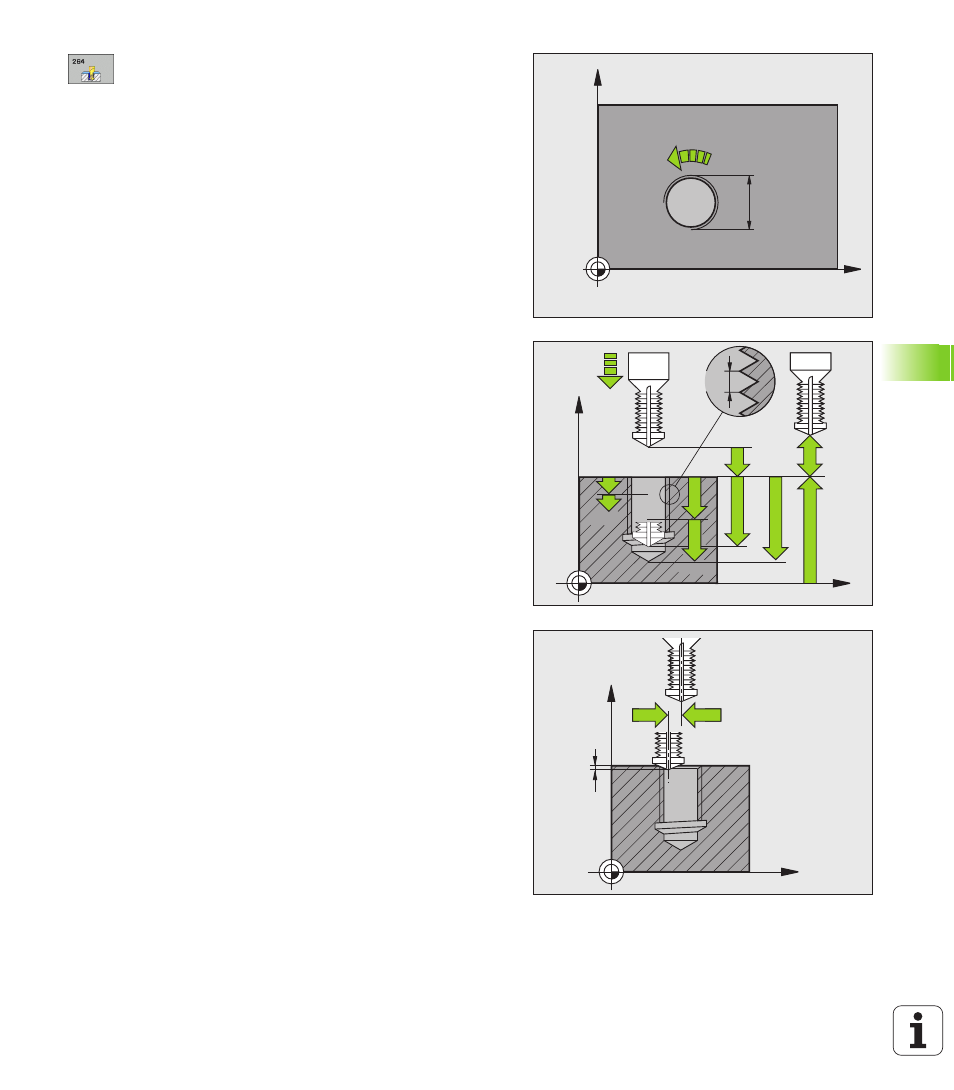

Diametro nominale
Q335: diametro della filettatura
Passo della filettatura
Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = filettatura sinistrorsa
Profondità di filettatura
Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
PROFONDITÀ DI FORATURA
Q356 (incrementale):
distanza tra la superficie del pezzo e il fondo del foro
AVANZAMENTO DI PREPOSIZIONAMENTO
Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min
TIPO DI FRESATURA
Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
PROFONDITÀ DI ACCOSTAMENTO
Q202 (incrementale):
quota di accostamento dell’utensile. La
PROFONDITÀ non deve essere un multiplo della
PROFONDITÀ DI ACCOSTAMENTO. Il TNC si porta
in un unico passo fino alla PROFONDITÀ quando:
PROFONDITÀ DI ACCOSTAMENTO e
PROFONDITÀ sono uguali
la PROFONDITÀ DI ACCOSTAMENTO è maggiore
della PROFONDITÀ
DISTANZA DI PREARRESTO SOPRA
Q258 (incrementale):
distanza di sicurezza per il posizionamento in rapido,
quando il TNC, dopo un ritorno dal foro, riporta
l'utensile alla profondità di accostamento corrente
PROFONDITÀ FORO FINO A ROTTURA TRUCIOLO
Q257
(incrementale): accostamento dopo che il TNC ha
eseguito una rottura truciolo Nessuna rottura truciolo
con impostazione 0
INVERSIONE NELLA ROTTURA TRUCIOLO
Q256
(incrementale): valore della corsa di ritorno
dell'utensile nella rottura trucioli
PROFONDITÀ FRONTALE
Q358 (incrementale): distanza
tra la punta dell'utensile e la superficie del pezzo con
lavorazione frontale dello smusso
Eccentricità di smusso frontale
Q359
(incrementale): distanza di cui il TNC sposta il centro
dell'utensile rispetto al centro del foro
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204
Q200
Q253
Q202
Q257
Q356
X
Z
Q359
Q359
Q358
