HEIDENHAIN iTNC 530 377
8.4 Cicli per la fr
esat
ur
a di tasc
he, isole e scanalat
ur
e

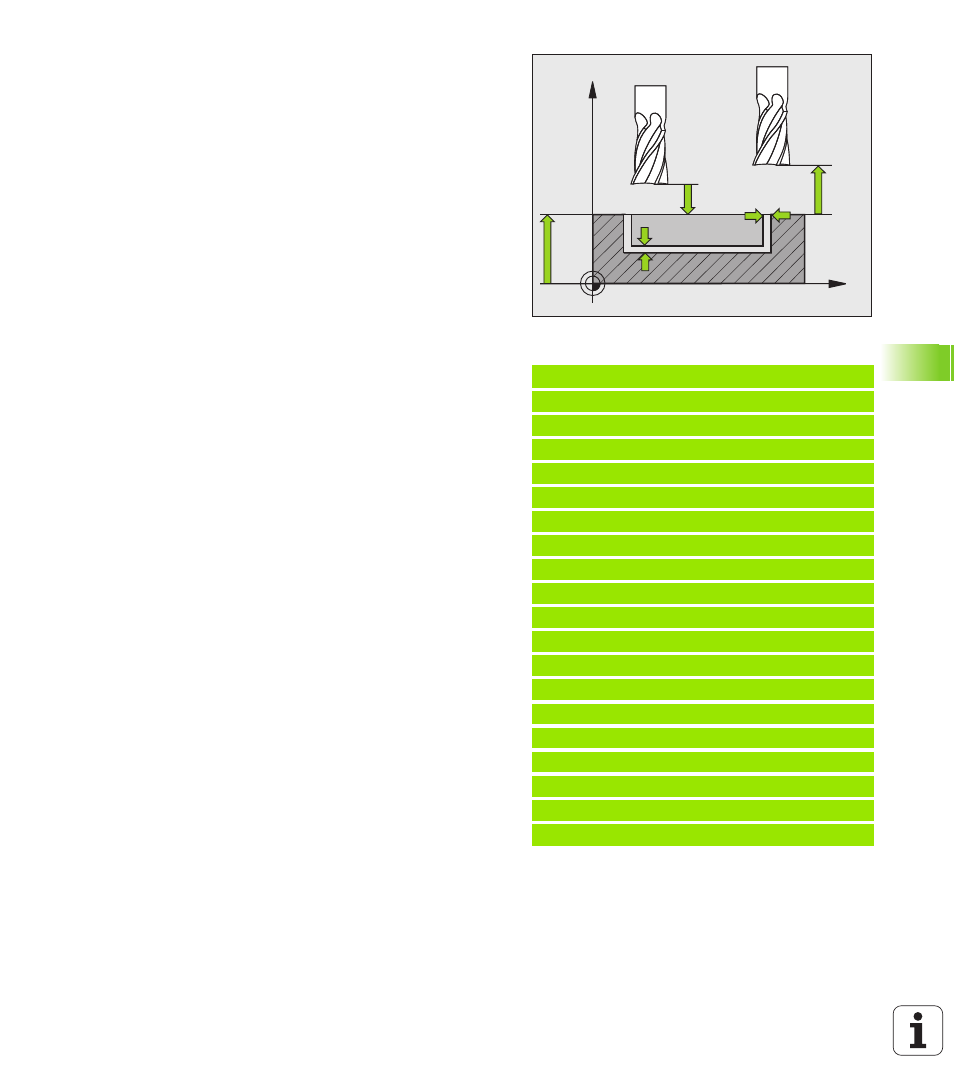

 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la superficie frontale dell’utensile e la superficie
del pezzo
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
assoluta della superficie del pezzo
 2ª distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
 Strategia di penetrazione Q366: tipo di strategia di
penetrazione:
„ 0 = penetrazione perpendicolare.
Indipendentemente dall'inclinazione ANGLE definita
nella tabella utensili, il TNC penetra in modo
perpendicolare
„ 1 = penetrazione elicoidale. Nella tabella utensili
l’inclinazione ANGLE per l’utensile attivo deve essere
definita diversa da 0. Altrimenti il TNC emette un
messaggio d'errore. Adottare la penetrazione
elicoidale solo se c'è spazio sufficiente
„ 2 = penetrazione con pendolamento. Nella tabella
utensili l’inclinazione ANGLE per l’utensile attivo
deve essere definita diversa da 0. Altrimenti il TNC
emette un messaggio d'errore
 Avanzamento finitura Q385: velocità di avanzamento
dell'utensile durante la finitura laterale e del fondo in
mm/min
Esempio: Blocchi NC
N10 G253 FRESATURA SCANALATURE
Q215=0 ;TIPO DI LAVORAZIONE
Q218=80 ;LUNGH. SCANALATURA
Q219=12 ;LARGH. SCANALATURA
Q368=0.2 ;SOVRAM. LATERALE
Q374=+0 ;ROTAZIONE
Q367=0 ;POSIZ. SCANALATURA
Q207=500 ;AVANZ. FRESATURA
Q351=+1 ;TIPO DI FRESATURA
Q201=-20 ;PROFONDITÀ
Q202=5 ;PROF. ACCOSTAMENTO
Q369=0,1 ;SOVRAM. PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q338=5 ;ACCOST. FINITURA
Q200=2 ;DIST. DI SICUREZZA
Q203=+0 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA
Q366=1 ;PENETRAZIONE
Q385=500 ;AVANZAMENTO FINITURA
N20 G79:G01 X+50 Y+50 Z+0 F15000 M3
X
Z
Q200
Q20
Q20
Q36
Q36
