6.6 Modifica di file DXF (opzione sof
tw
a
re
)
Selezione e memorizzazione del profilo

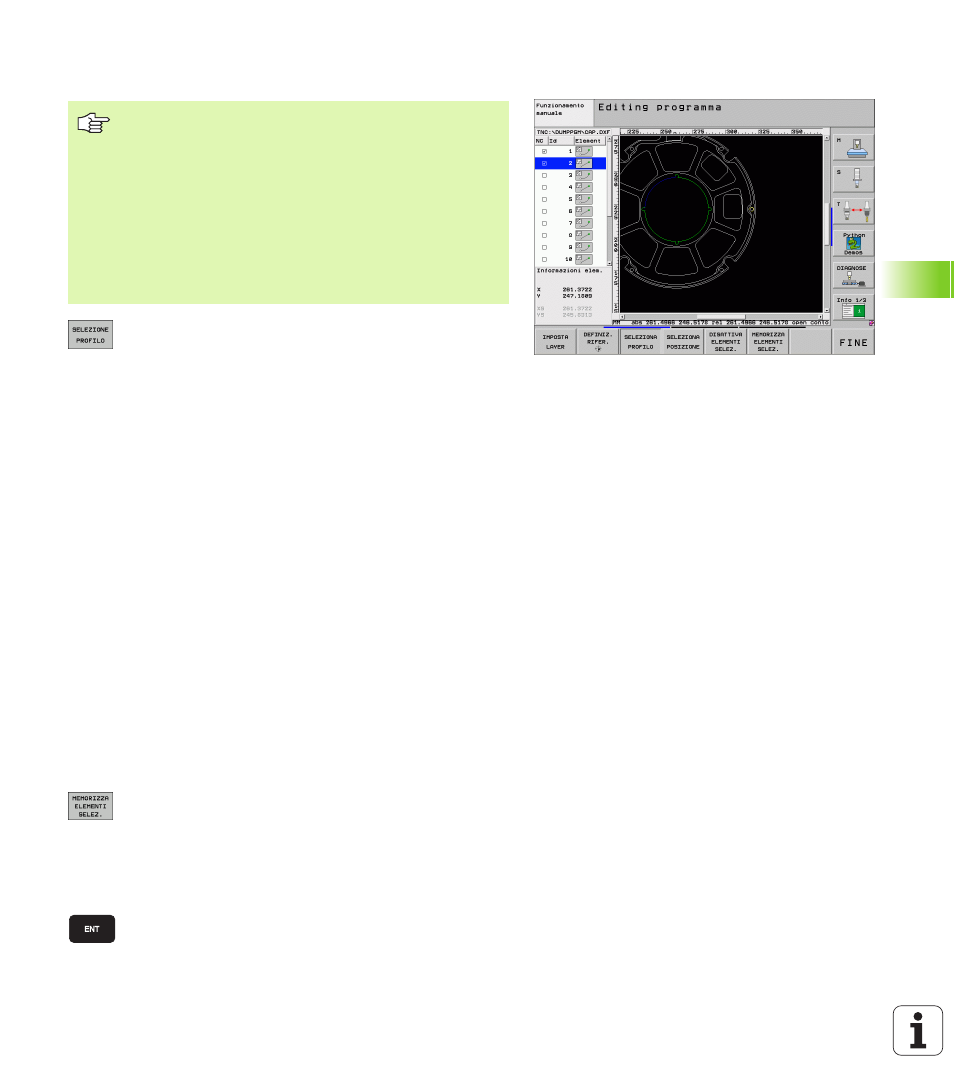

 Selezionare il modo di selezione del profilo: il TNC
maschera i layer visualizzati nella finestra sinistra e la
finestra destra è attiva per la selezione del profilo
 Per selezionare un elemento di profilo: cliccare con il
tasto sinistro del mouse sull'elemento di profilo
desiderato. Il TNC rappresenta in colore blu
l'elemento di profilo selezionato. Allo stesso tempo il
TNC mostra l'elemento selezionato con un simbolo
(cerchio o retta) nella finestra sinistra
 Per selezionare il successivo elemento di profilo:
cliccare con il tasto sinistro del mouse sull'elemento
di profilo desiderato. Il TNC rappresenta in colore blu
l'elemento di profilo selezionato. Se altri elementi di
profilo possono essere selezionati in modo univoco
nella direzione scelta, il TNC rappresenta tali elementi
in colore verde. Cliccando sull'ultimo elemento verde,
si confermano tutti gli elementi nel programma di
profilo. Nella finestra sinistra il TNC visualizza tutti gli
elementi di profilo selezionati. Il TNC visualizza anche
gli elementi marcati in verde senza segno di spunta
nella colonna NC. Durante la memorizzazione, tali
elementi non vengono inseriti nel programma di
profilo
 Se necessario, gli elementi già selezionati possono
essere deselezionati, cliccando di nuovo
sull'elemento nella finestra destra, ma tenendo anche
premuto il tasto CTRL
 Salvare gli elementi di profilo selezionati in un
programma con dialogo in chiaro: il TNC visualizza una
finestra in primo piano in cui si può inserire un nome
di file qualsiasi. Impostazione base: nome del file
DXF. Se il nome del file DXF contiene caratteri speciali
o spazi, il TNC sostituisce questi caratteri con un
sottolinea
 Confermare l'inserimento: il TNC salva il programma
di profilo nella directory in cui è memorizzato anche il
file DXF
Per poter selezionare un profilo, si deve usare la tastiera
del TNC o un mouse collegato tramite USB.
Se il programma di profilo non viene impiegato nel modo
operativo smarT.NC, si deve definire la direzione periferica
sul profilo, in modo che coincida con la direzione di
lavorazione prevista.
Selezionare il primo elemento di profilo in modo che sia
possibile un avvicinamento senza collisioni.
Se gli elementi di profilo sono molto vicini tra loro,
utilizzare la funzione Zoom.
