HEIDENHAIN iTNC 530 355
8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e

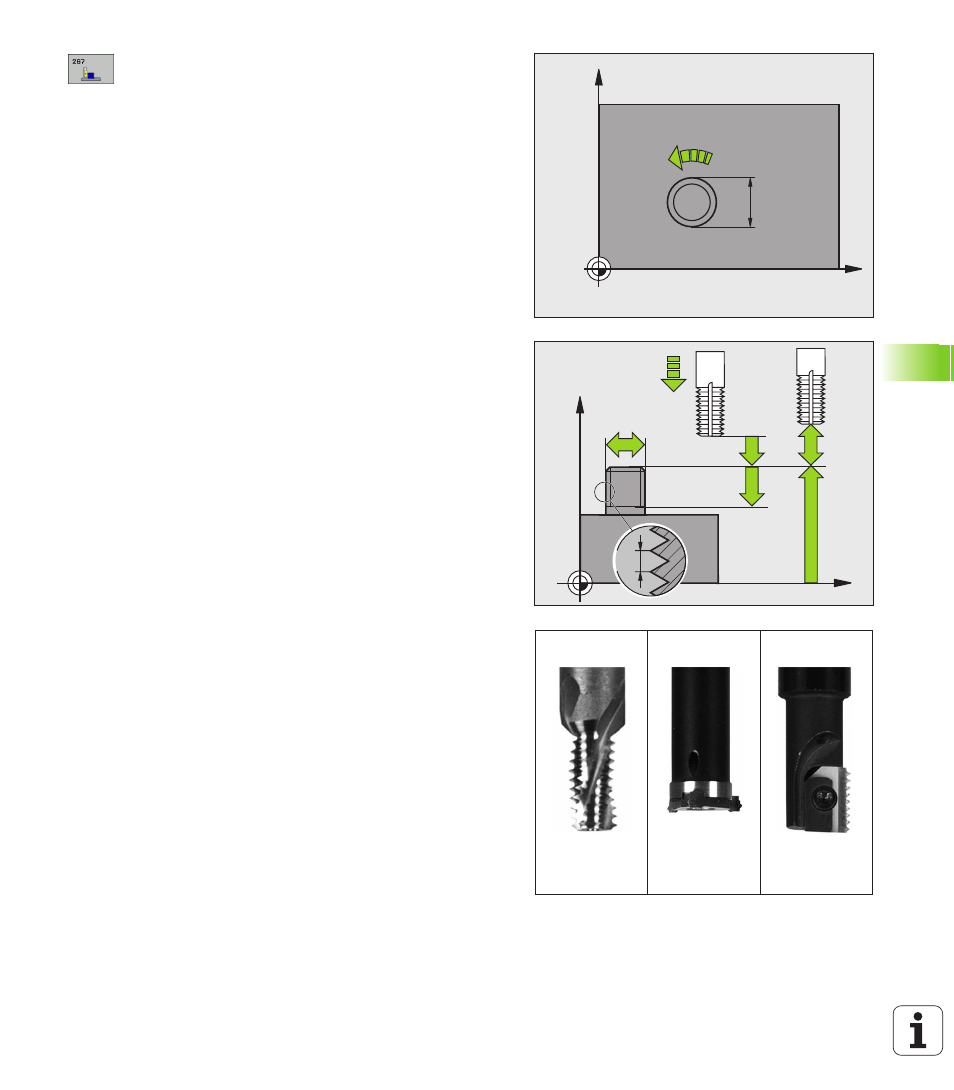

 Diametro nominale Q335: diametro della filettatura
 Passo della filettatura Q239: passo della
filettatura. Il segno definisce se si tratta di una
filettatura destrorsa o sinistrorsa:
+= Filettatura destrorsa
– = filettatura sinistrorsa
 Profondità di filettatura Q201 (incrementale):
distanza tra la superficie del pezzo e il fondo della
filettatura
 Ripresa Q355: numero dei filetti di cui viene spostato
l'utensile, vedere figura a destra in basso
0 = linea elicoidale fino alla profondità di filettatura
1 = traiettoria elicoidale continua su tutta la lunghezza
della filettatura
>1 = più traiettorie elicoidali con accostamento e
distacco, tra le quali il TNC sposta l'utensile di Q355
volte il passo
 AVANZAMENTO DI PREPOSIZIONAMENTO Q253: velocità di
spostamento dell'utensile durante la penetrazione nel
pezzo e l'estrazione dal pezzo in mm/min
 TIPO DI FRESATURA Q351: tipo della lavorazione di
fresatura con M03
+1 = concorde
–1 = discorde
X
Y
Q207
Q335
X
Z
Q203
Q253
Q201
Q204 Q200
Q239
Q335
Q355 = 1 Q355 > 1 Q355 = 0
