454 8 Programmazione: Cicli
8.8 Cicli di spianat
u
ra

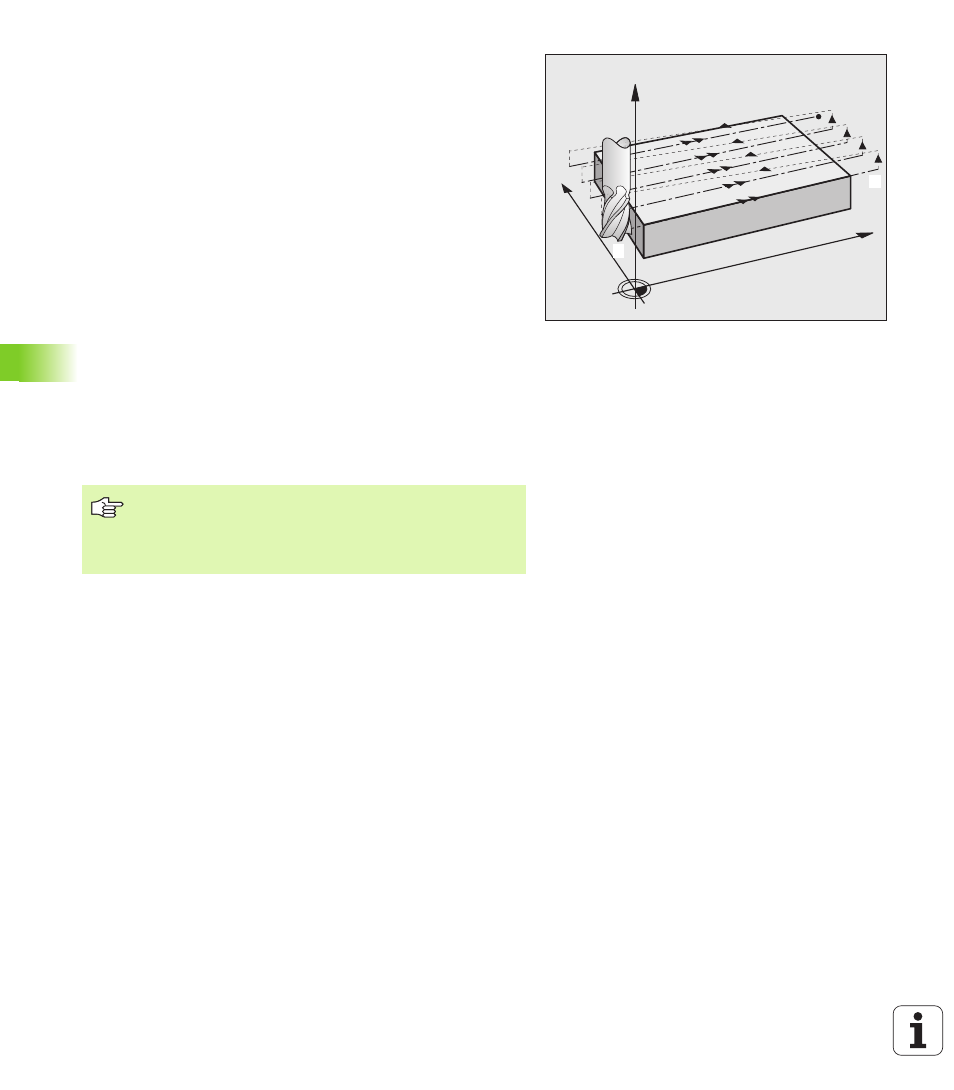

Strategia Q389=2
3 Successivamente l'utensile si porta, con l'AVANZAMENTO
FRESATURA programmato sul punto finale
2 . Il punto finale è
situato all'esterno della superficie, il TNC lo calcola dal punto di
partenza programmato, dalla lunghezza programmata, dalla
distanza di sicurezza laterale programmata e dal raggio utensile
4 Il TNC sposta l'utensile nell'asse del mandrino alla distanza di
sicurezza sopra la profondità di accostamento attuale e lo riporta
con avanzamento di preposizionamento direttamente al punto di
partenza della riga successiva. Il TNC calcola lo spostamento dalla
larghezza programmata, dal raggio utensile e dal fattore massimo
di sovrapposizione traiettorie
5 Successivamente l'utensile si riporta alla profondità di
accostamento attuale e di nuovo in direzione del punto finale
2
6 La procedura si ripete fino al completamento della superficie
programmata. Alla fine dell'ultima traiettoria viene eseguito
l'accostamento alla successiva profondità di lavorazione
7 Per evitare spostamenti a vuoto, la superficie viene poi lavorata in
sequenza inversa
8 La procedura si ripete fino a quando tutti gli accostamenti sono
stati eseguiti. Nell'ultimo accostamento, viene fresato soltanto il
sovrametallo per finitura inserito, con avanzamento di finitura
9 Alla fine il TNC riporta l'utensile in rapido alla 2ª DISTANZA DI
SICUREZZA
X
Y
Z
1
2
Da osservare prima della programmazione
Inserire la 2ª distanza di sicurezza Q204 in modo tale da
escludere qualsiasi collisione con il pezzo o i dispositivi di
serraggio.
