8.3 Cicli di f
o
ra
tu
ra
, masc
hiat
ur
a e fr
esat
ur
a di filet
tat
ur
e
 DISTANZA DI SICUREZZA Q200 (incrementale): distanza
tra la punta dell'utensile (posizione di partenza) e la
superficie del pezzo; valore indicativo: 4x passo
filettatura
 PROFONDITÀ Q201 (lunghezza filettatura,
incrementale): distanza tra la superficie del pezzo e
l'estremità della filettatura
 AVANZAMENTO F Q206: velocità di spostamento
dell'utensile durante la maschiatura
 TEMPO DI SOSTA SOTTO Q211: inserire un valore tra 0 e
0,5 secondi, per evitare che l'utensile resti bloccato
durante il ritorno
 COORD. SUPERFICIE PEZZO Q203 (assoluto): coordinata
della superficie del pezzo
 2ª distanza di sicurezza Q204 (incrementale):
coordinata dell'asse del mandrino che esclude una
collisione tra l'utensile e il pezzo (il dispositivo di
serraggio)
Calcolo dell'avanzamento: F = S x p
Disimpegno in un'interruzione del programma
Premendo durante la maschiatura il tasto esterno di STOP, il TNC
visualizzerà un softkey che permette il disimpegno dell'utensile.
Esempio: Blocchi NC
N250 G206 MASCHIATURA NUOVO
Q200=2 ;DIST. DI SICUREZZA
Q201=-20 ;PROFONDITÀ
Q206=150 ;AVANZAMENTO PROF.
Q211=0.25 ;TEMPO DI SOSTA SOTTO
Q203=+25 ;COOR. SUPERF.
Q204=50 ;2ª DIST. DI SICUREZZA

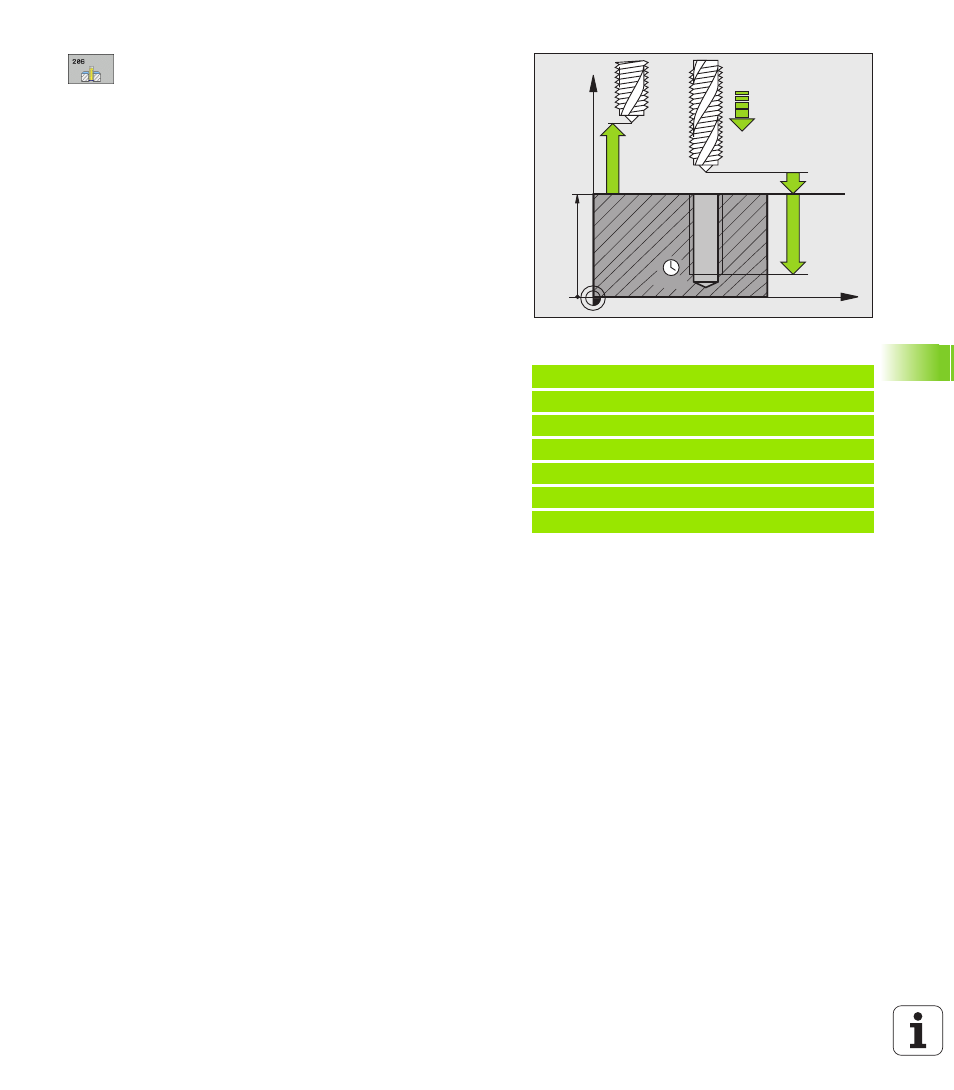

Z
X
Q203
Q200
Q201
Q211
Q206
Q204
F: Avanzamento (mm/min)
S: Numero giri mandrino (giri/min)
p: Passo della filettatura (mm)
