Correzione del raggio: lavorazione degli spigoli

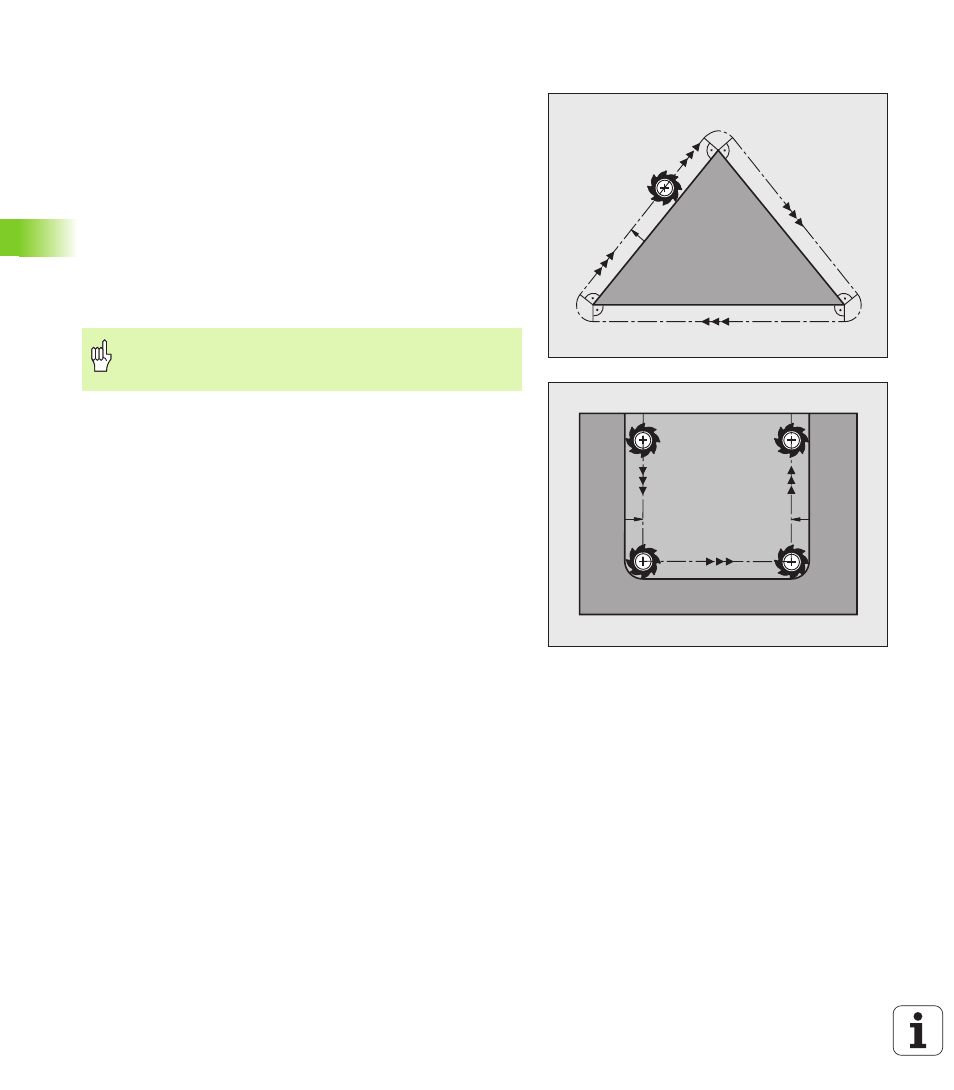

„ Spigoli esterni:
Avendo programmato una correzione del raggio, il TNC porta
l'utensile in corrispondenza di angoli esterni su un arco di transito,
facendo ruotare l'utensile sopra l'angolo (selezione tramite
MP7680). Se necessario il TNC riduce automaticamente
l'avanzamento sugli angoli esterni, p. es. in caso di bruschi cambi di
direzione.
„ Spigoli interni:
Negli angoli interni il TNC calcola il punto di intersezione delle
traiettorie sulle quali si muove il centro dell'utensile con le correzioni
programmate. A partire da questo punto l'utensile trasla lungo il
successivo elemento del profilo. In questo modo non si
danneggiano gli spigoli interni del pezzo. Ne risulta che per un
determinato profilo il raggio dell'utensile non potrà essere scelto a
piacere.
Lavorazione di angoli senza correzione del raggio
Senza correzione del raggio si può intervenire sulla traiettoria
dell'utensile e sull'avanzamento in corrispondenza degli spigoli del
pezzo con la funzione ausiliaria M90 vedere "Smussatura spigoli: M90",
pag. 271.
RL
RL RL
Per la lavorazione interna non impostare il punto di
partenza o finale su uno spigolo del profilo, in quanto
altrimenti questo potrebbe danneggiarsi.
