8 Sottoprogrammi e ripetizioni di parti di programma
TNC 124 95
Y
X
60
50
0
0
40 20
40
10
20
8
3
2
1
Sottoprogramma

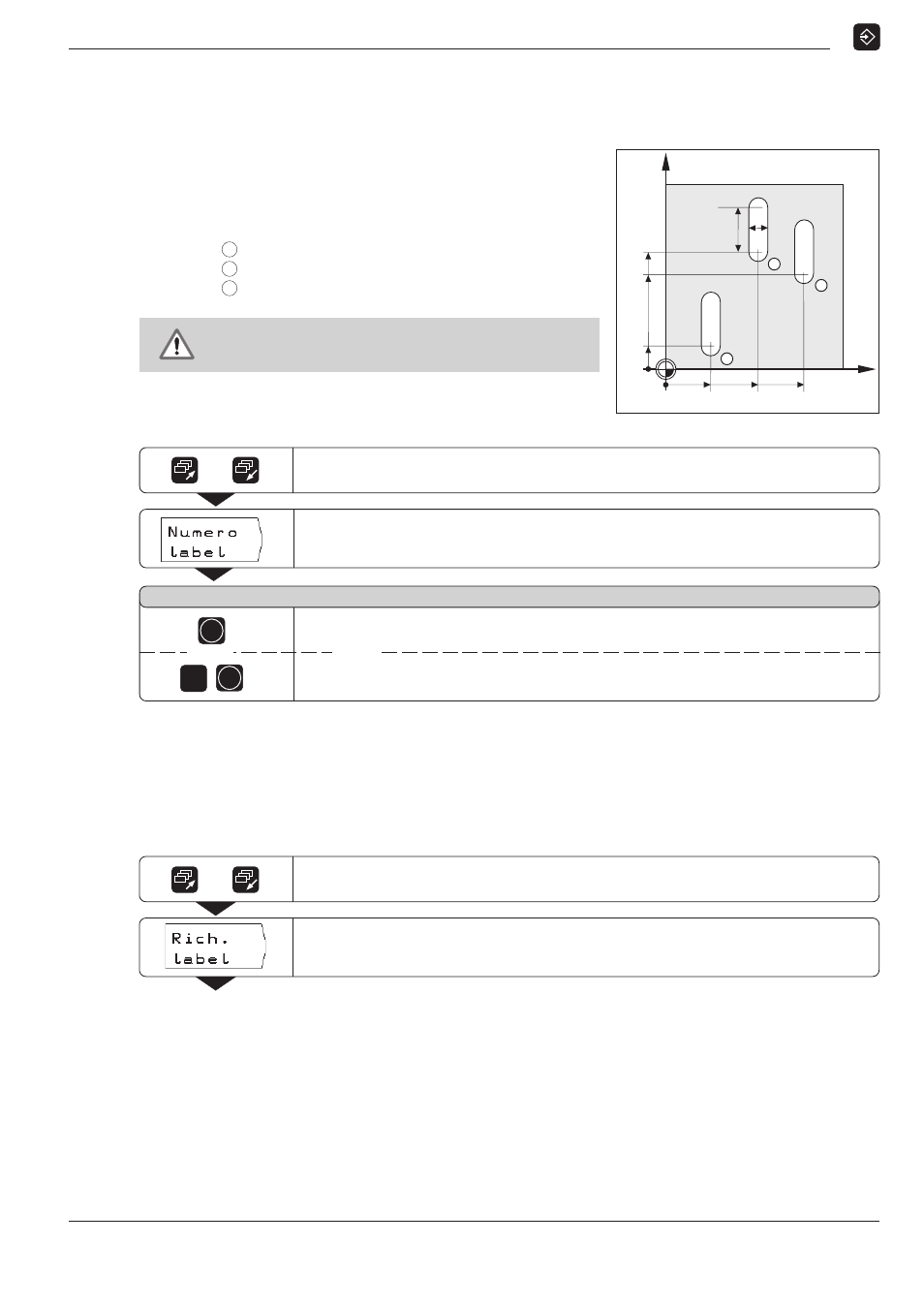

Esempio di programma: Sottoprogramma per scanalature
Lunghezza scan.: 20 mm + diametro utensile
Profondità scan.: – 10 mm
Diametro scan.: 8 mm (= diametro utensile)
Coordinate del punto di attacco
Scanalatura 1 : X = 20 mm Y = 10 mm
Scanalatura 2 : X = 40 mm Y = 50 mm
Scanalatura 3 : X = 60 mm Y = 40 mm
Per questo esempio è necessaria una fresa con dente
cilindrico e tagliente al centro (DIN 844).
Selezionare la seconda pagina softkey.
Impostare il label programma (
LBL
) per un sottoprogramma.
Il TNC propone il più basso
Numero label
disponibile.
N u m e r o d e l l a b e l ?
/
ENT
1
ENT
Inserire il
Numero label
(1) e confermare con ENT.
Nel blocco attuale è definito il label impostato:
LBL 1
.
Confermare il
Numero label
proposto.
oppure oppure
Con il label è ora marcato l'inizio di un sottoprogramma (o di una
ripetizione di parti di programma). Immettere i blocchi del
sottoprogramma dopo il blocco
LBL
.
Il label 0 (
LBL 0
) identifica sempre la fine di un sottoprogramma.
Esempio
: Inserimento di richiamo sottoprogramma -
CALL LBL
Selezionare la seconda pagina softkey.
Richiamare il label.
Il TNC propone l'ultimo
Numero label
impostato.
/
Esempio
: Impostazione label per sottoprogramma
Modo operativo:
EDITING
