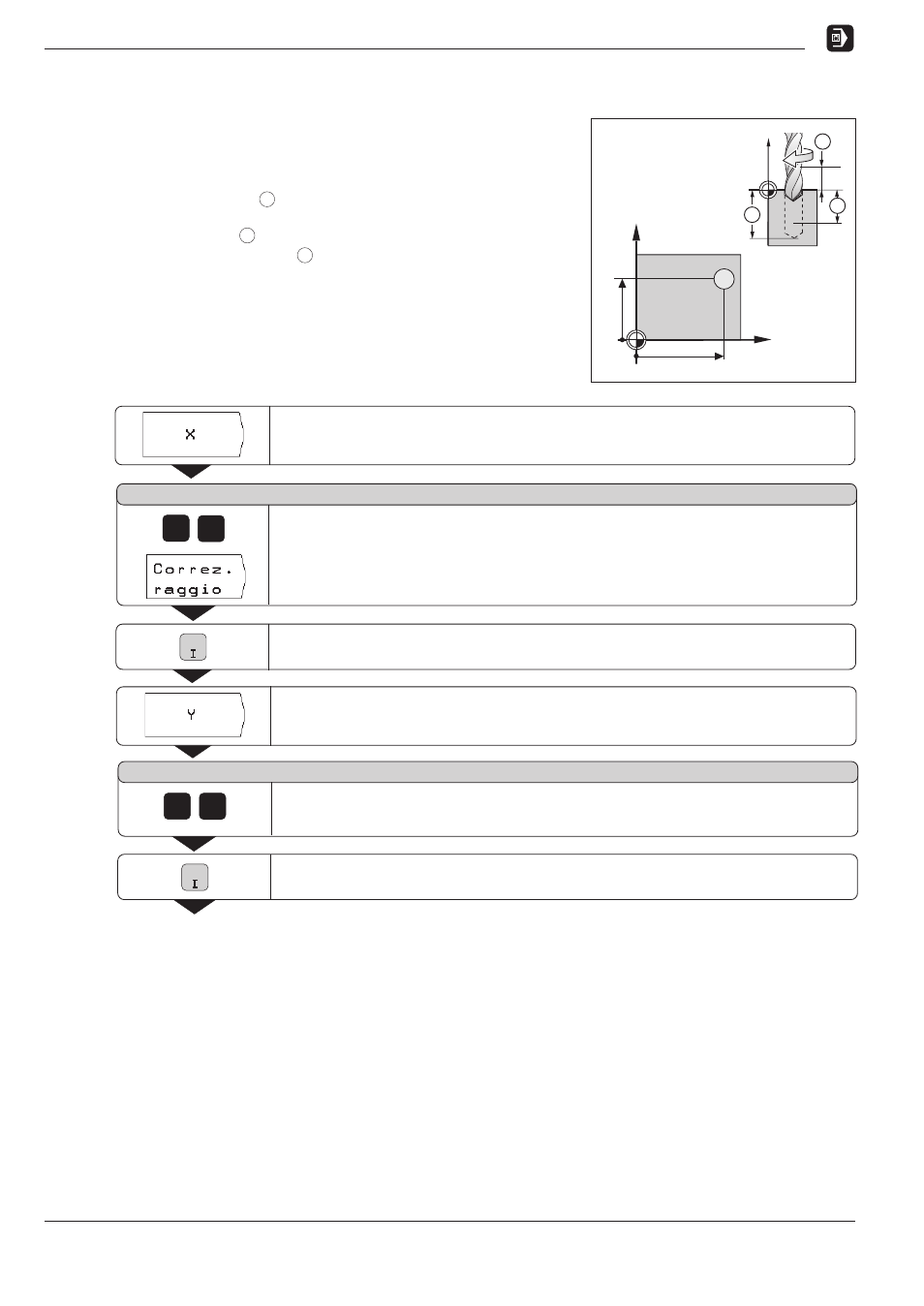

4 Posizionamento con immissione manuale
44 TNC 124
A
C
B
Y
X
30
20
0
0
Preposizionare l'utensile nell'asse Y. NC
Preposizionare l'utensile nell'asse X. NC
Selezionare l'asse Y.
0
P o s i z i o n e n o m i n a l e ?
2
Modo operativo:
POSIZIONAMENTO CON IMMISS. MANUALE
Selezionare l'asse X.
0
P o s i z i o n e n o m i n a l e ?
3
Inserire la
Posizione nominale
per preposizionamento nell'asse X:
X = + 30 mm .
e
selezionare la correzione raggio utensile: R 0 .
Inserire la
Posizione nominale
per preposizionamento nell'asse Y:
Y = + 20 mm . La correzione raggio utensile è già R 0 .
Esempio: FORATURA PROFONDA
Coordinata X del foro: 30 mm
Coordinata Y del foro: 20 mm
Altezza di sicurezza: + 50 mm
Distanza di sicurezza A : 2 mm
Superficie del pezzo: + 0 mm
Profondità del foro B : – 15 mm
Profondità di avanzamento C : 5 mm
Tempo di attesa: 0.5 s
Avanzamento di lavorazione: 80 mm/min
Diametro del foro: ad es. 6 mm
Operazioni preliminari
ä Preposizionare l'utensile sul pezzo.
