4 Posizionamento con immissione manuale
50 TNC 124

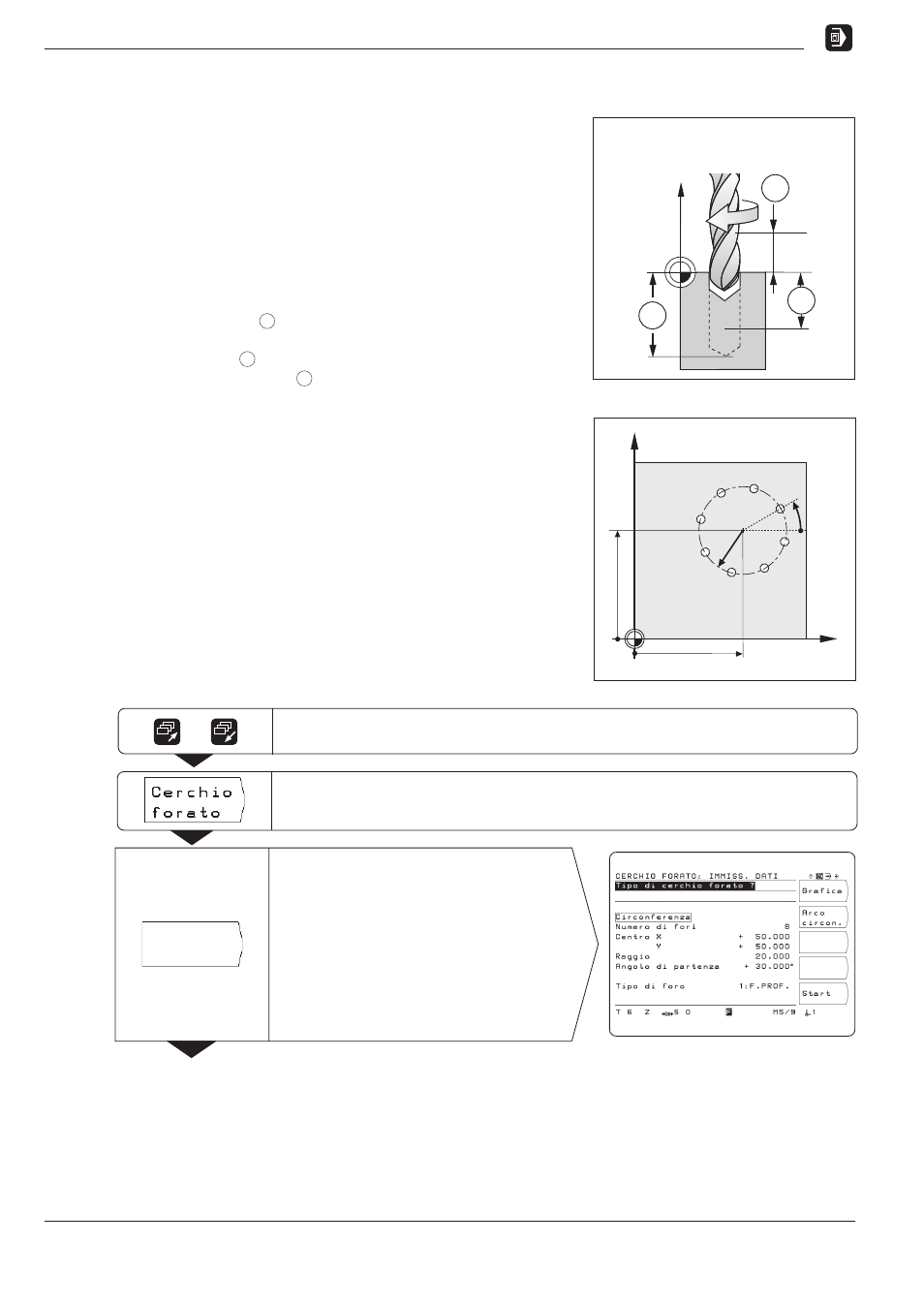

Esempio: Immissione ed esecuzione cerchio forato
Le fasi di "Immissione dati cerchio forato", "Visualizzazione grafica
cerchio forato" ed "Esecuzione" sono descritte separatamente in
questo esempio.
Dati dei fori
I dati dei fori devono essere inseriti separatamente nel TNC
(vedi pagina 43 e pagina 44), prima di immettere i dati del
cerchio forato.
Altezza di sicurezza:
+50 mm
Distanza di sicurezza A : 3 mm
Superficie del pezzo: 0 mm
Profondità del foro B : – 20 mm
Profondità di avanzamento C : 5 mm
Tempo di attesa: 0.4 s
Avanzamento: 80 mm/min
Dati del cerchio forato
Numero di fori:
8
Coordinate del centro: X = 50 mm
Y = 50 mm
Raggio del cerchio forato: 20 mm
Angolo di partenza: angolo
tra l'asse X e il primo foro 30°
Cerchio forato
Y
X
30°
R20
50
50
0
0
A
B
C
Z
Fase 1: Immissione dati cerchio forato
Modo operativo:
POSIZIONAMENTO CON IMMISS. MANUALE
Selezionare
Cerchio forato
.
Selezionare la seconda pagina softkey nel modo operativo
POSIZIONAMENTO CON IMMISS. MANUALE
.
/
Selezionare
Circonferenza
.
Circon-
ferenza
