3 Funzionamento manuale e predisposizione
32 TNC 124

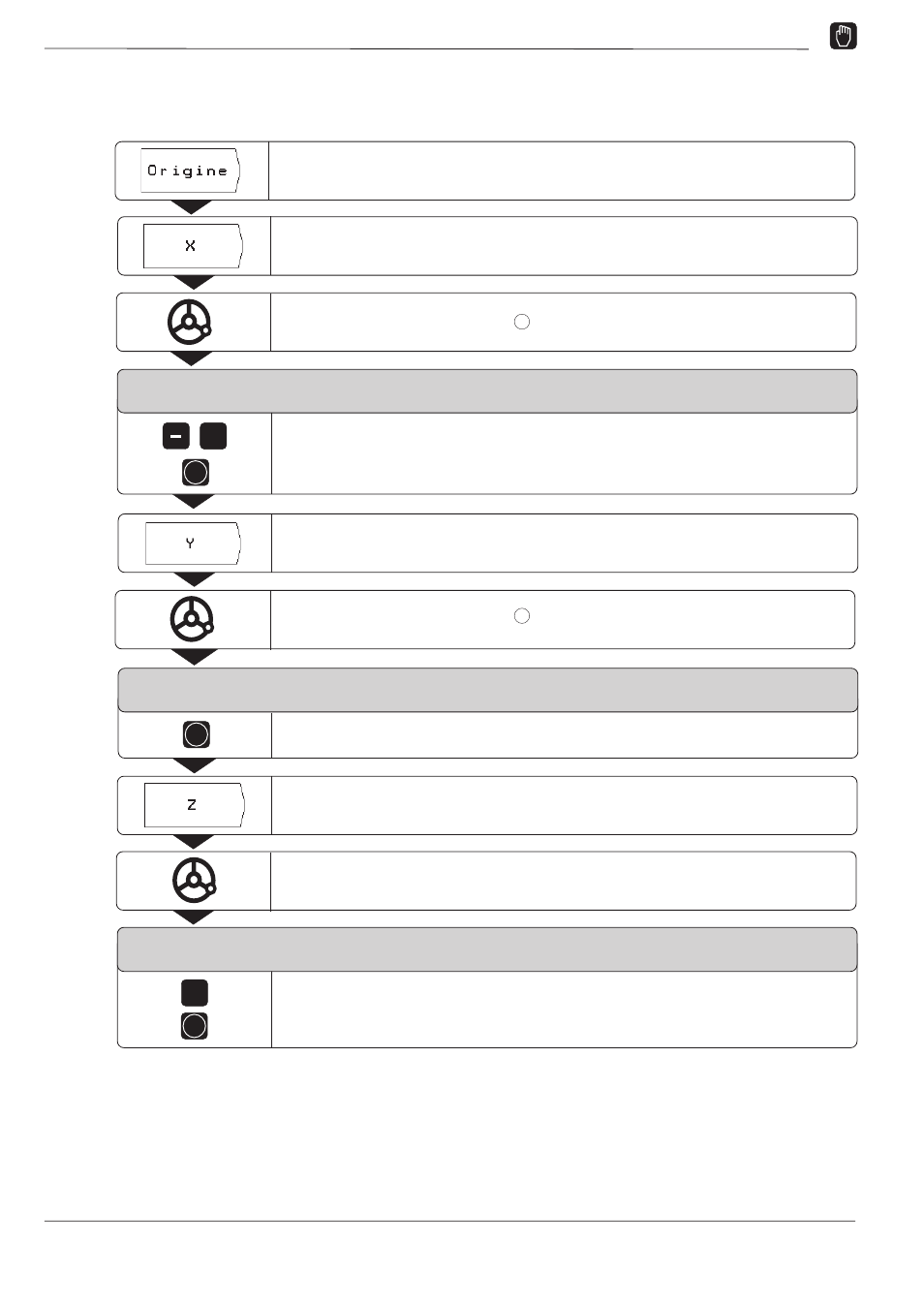

Selezione origine: raggiungimento posizioni e visualizzazione valori reali
Modo operativo:
FUNZIONAMENTO MANUALE
Selezionare l'asse: asse X.
5
ENT
Inserire la posizione del centro utensile (X = – 5 mm)
e
confermare la coordinata X dell'origine.
Selezionare l'asse: asse Y.
ENT
Selezionare l'asse: asse Z.
0
ENT
Sfiorare il pezzo sullo spigolo 1 .
Sfiorare il pezzo sullo spigolo 2 .
Sfiorare la superficie del pezzo.
Selezionare la funzione
Origine
.
S e l e z i o n e o r i g i n e
X = + 0
S e l e z i o n e o r i g i n e
Z = – 5
Confermare la coordinata Y dell'origine.
Inserire la posizione della punta dell'utensile (Z = 0 mm)
e
confermare la coordinata Z dell'origine.
S e l e z i o n e o r i g i n e
Y = – 5
