3 Funzionamento manuale e predisposizione
TNC 124 31
Selezione origine: raggiungimento posizioni e visualizzazione valori reali
Le funzioni di tastatura del TNC consentono di selezionare le
origini in modo estremamente semplice.
Le funzioni di tastatura sono descritte a partire dalla pagina 33.
Naturalmente è anche possibile utilizzare il metodo tradizionale
sfiorando uno spigolo del pezzo dopo l'altro e impostare la
posizione dell'utensile quale origine (esempio su questa pagina e
su quella successiva).

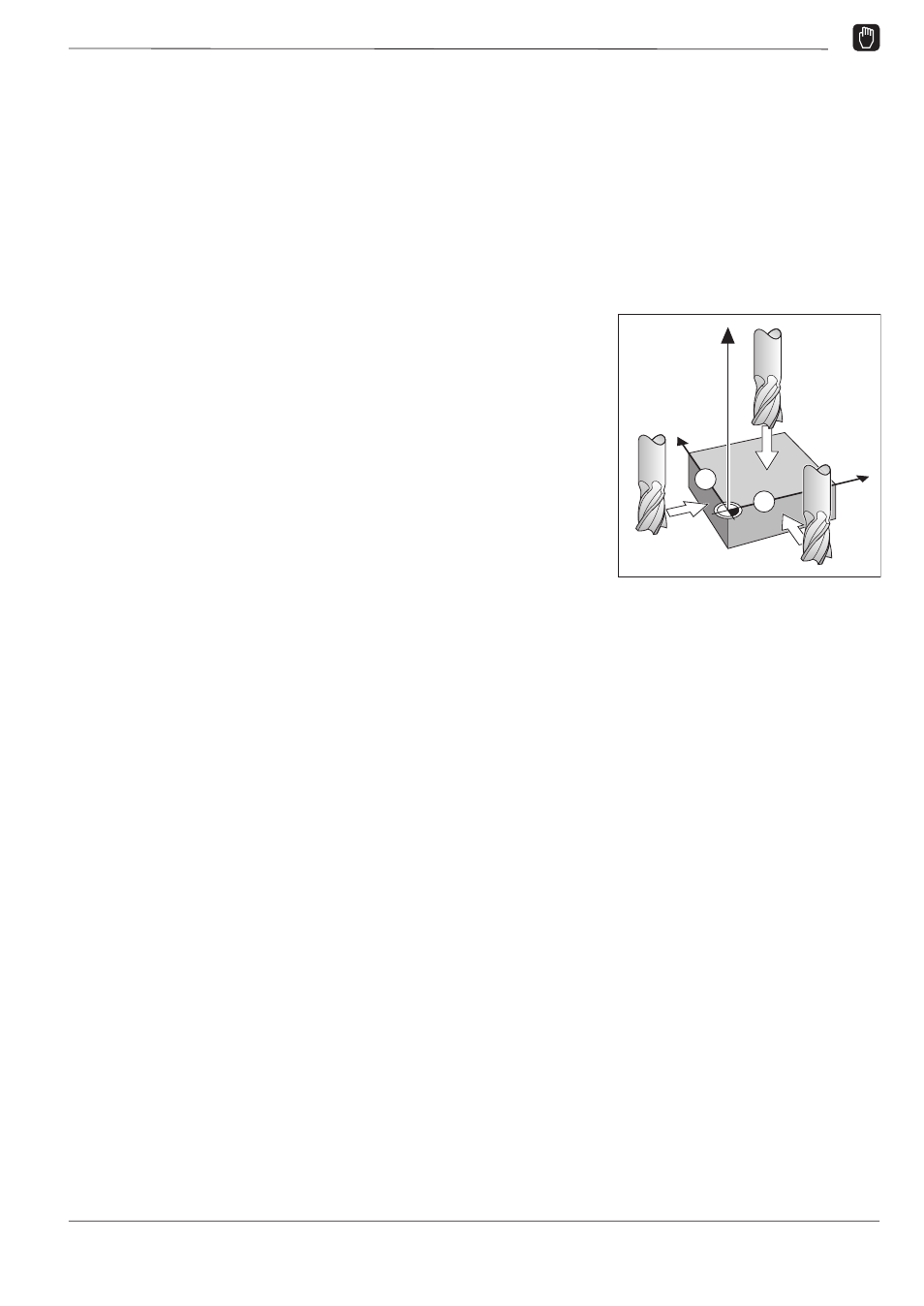

Esempio: Selezione origine pezzo senza funzione di tastatura
Piano di lavoro: X / Y
Asse utensile: Z
Raggio utensile: R = 5 mm
Sequenza di
selezione per
questo esempio: X – Y – Z
Operazioni preliminari
➤ Selezionare l'origine desiderata
(vedi "Selezione origine")
➤ Inserire l'utensile.
➤ Premere il tasto MOD e scorrere la pagina softkey
fino al softkey
Tabella utens.
➤ Selezionare il parametro utente
Tabella utens.
➤ Selezionare l'utensile con il quale si intende definire
le origini.
➤ Uscire dalla tabella utensili:
Premere il softkey
Rich. utens
.
➤ Attivare il mandrino, ad es. con la funzione ausiliaria M 3.
Y
X
2
1
Z
