3 Funzionamento manuale e predisposizione
TNC 124 33
Funzioni per selezione origine
Le funzioni di tastatura del TNC consentono di selezionare le
origini in modo estremamente semplice. Non occorre alcun
sistema di tastatura ed alcun tastatore di spigoli, ma basta sfiorare
gli spigoli del pezzo con l'utensile.
Il TNC dispone delle seguenti funzioni di tastatura:
• Spigolo del pezzo quale origine:
Spigolo
• Interasse tra due spigoli del pezzo:
Interasse
• Centro di un foro o di un cilindro:
Centro cerchio
Per il centro cerchio il foro deve trovarsi in un piano principale.
I tre piani principali sono definiti dagli assi X / Y, Y / Z o Z / X.
Operazioni preliminari per tutte le funzioni di tastatura
ä Selezionare l'origine desiderata
(vedi "Selezione origine").
ä Inserire l'utensile.
ä Premere il tasto MOD e scorrere la pagina softkey
fino al softkey
Tabella utens.
ä Selezionare il parametro utente
Tabella utens.
ä Selezionare l'utensile con il quale si desidera selezionare
le origini.
ä Uscire dalla tabella utensili:
Premere il softkey
Rich. utens
.
ä Attivare il mandrino, ad es. con la funzione ausiliaria M 3.
Interruzione della funzione di tastatura
Durante la funzione di tastatura il TNC visualizza il softkey
Interruzione
.
Premendo questo softkey, il TNC ritorna di nuovo allo stato di
partenza della funzione di tastatura selezionata.
Misurazione diametri e distanze
Con la funzione di tastatura
Interasse
il TNC determina la
distanza tra i due spigoli sfiorati; con la funzione
Centro
cerchio
determina il diametro del cerchio.
Il TNC visualizza sullo schermo la distanza e il diametro tra le
posizioni visualizzate.
Se si desidera misurare una distanza tra spigoli o il diametro, senza
definire un'origine:
ä Eseguire la funzione di tastatura come descritto a pagina 35
(
Interasse
) e a pagina 36 (
Centro cerchio
).
Quando il TNC visualizza la distanza tra spigoli o il diametro:
ä Non impostare alcuna coordinata dell'origine, ma premere il
softkey
Interruzione
.

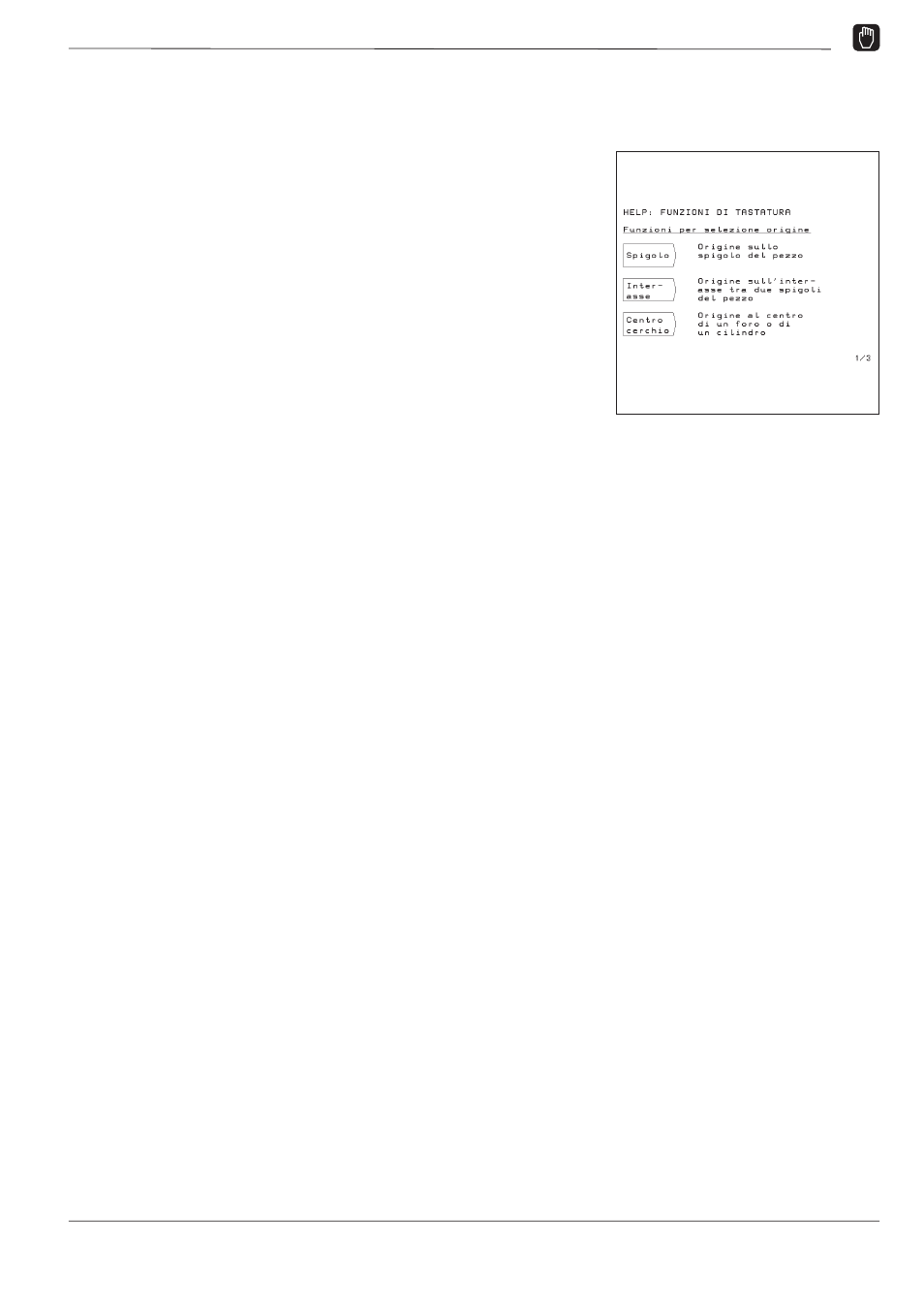

Fig. 3.7: Guida utente integrata delle
funzioni di tastatura
