2 Lavorare con il TNC 124 – Operazioni preliminari
22 TNC 124
Selezione della modalità di visualizzazione
Per una posizione utensile, il TNC è in grado di visualizzare diversi
valori di posizionamento.

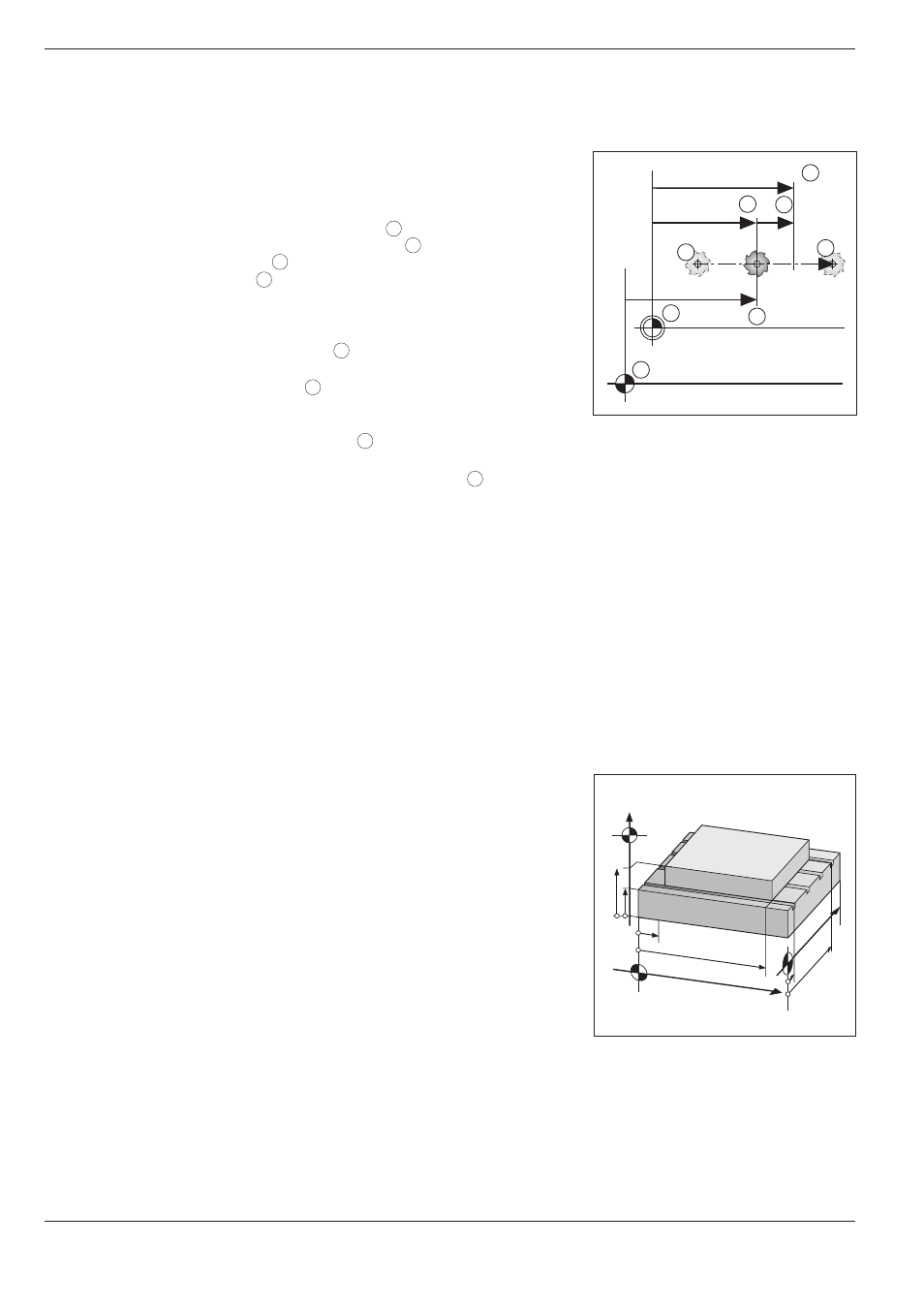

In figura 2.6 sono riportate le seguenti posizioni
• Posizione di partenza dell'utensile A
• Posizione di destinazione dell'utensile Z
• Punto zero pezzo W
• Punto zero riga M
Le modalità di visualizzazione del TNC possono essere impostate
sui seguenti valori:
• Posizione nominale
NOMIN
1
Posizione attualmente predefinita dal TNC
• Posizione reale
REALE
2
Posizione attuale dell'utensile, riferita al punto
zero pezzo
• Errore di inseguimento
INSEG 3
Differenza tra posizione nominale e reale (
NOMIN – REALE
)
• Posizione reale rispetto al punto zero riga
REF
4
Modifica della modalità di visualizzazione
ä Premere il tasto MOD.
ä Selezionare la pagina softkey con il parametro utente
Visual
.
ä Premere il softkey corrispondente alla visualizzazione
desiderata, per attivarla.
ä Selezionare la modalità di visualizzazione desiderata.
ä Premere di nuovo il tasto MOD.
Informazioni più dettagliate sui parametri utente
sono riportate nel capitolo 13.
Limitazioni del campo di traslazione
Il costruttore della macchina definisce il percorso di traslazione
massimo degli assi macchina.
4
2 3
1
Z
A
W
M
Y
Z
X
Z
min
Z
max
X
min Y
max
Y
min
X
max
Fig. 2.6: Posizioni di utensile e pezzo
Fig. 2.7: Le limitazioni del campo di
traslazione definiscono l'area di
lavoro
