3
Funzionamento manuale e predisposizione
TNC 124
27

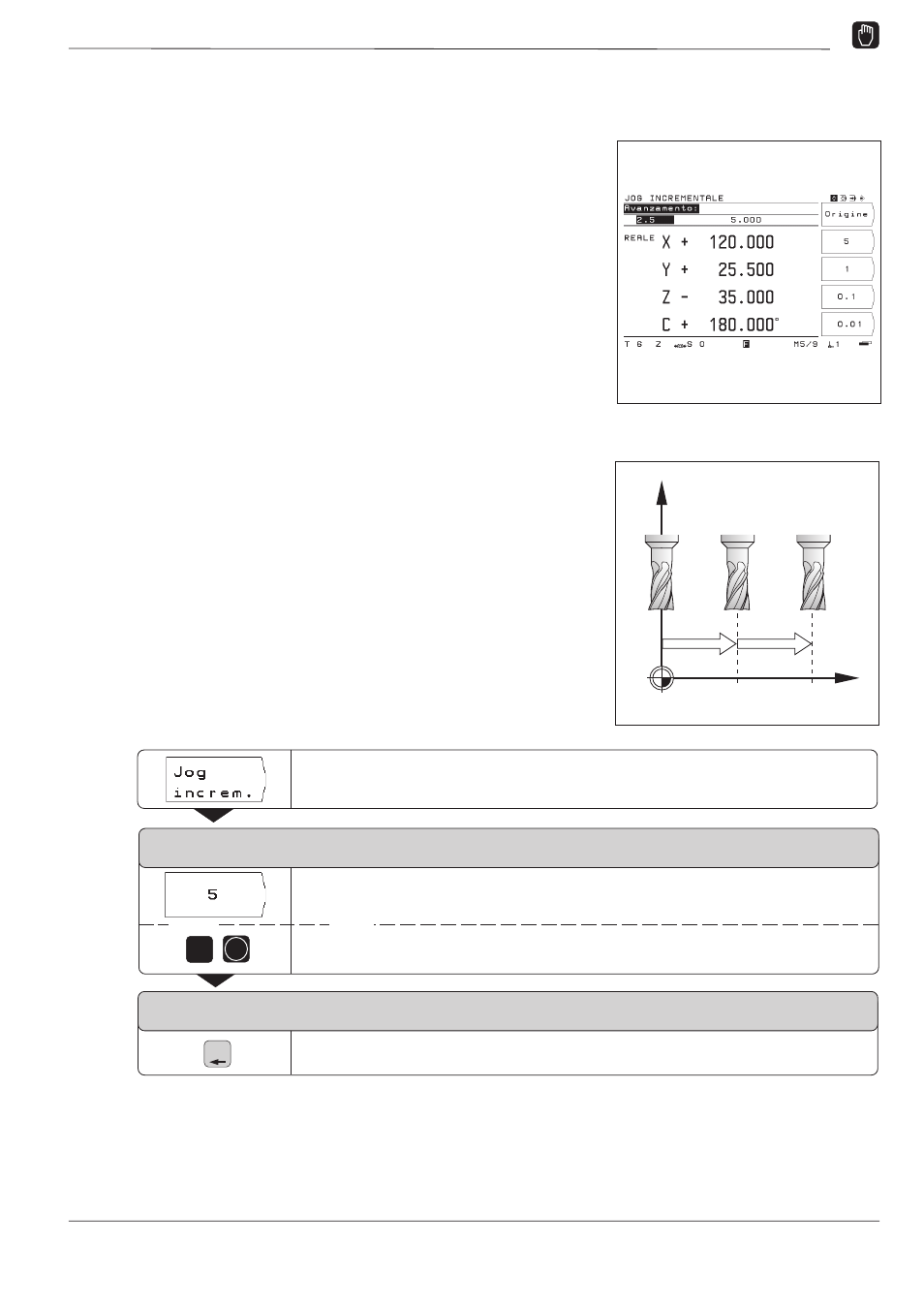

Traslazione assi macchina
Posizionamento con jog incrementale
Per il posizionamento con jog incrementale impostare un
avanzamento fisso, il "jog incrementale". Il TNC trasla gli assi
macchina di tale quota, una volta premuto il corrispondente tasto
di direzione.
Valore attuale del jog incrementale
Dopo aver impostato un jog incrementale, il TNC memorizza il
valore di tale quota e lo visualizza a destra accanto al campo di
immissione su sfondo chiaro dell'
Avanzamento
.
Il valore impostato per il jog incrementale è valido fino
all'immissione di un nuovo valore da tastiera o ad una nuova
selezione tramite softkey.
Valori massimi del jog incrementale
0,001 mm
≤
jog incrementale
≤
99,999 mm
Modifica avanzamento F
L'avanzamento F può essere ridotto o aumentato utilizzando
l'override avanzamento.
Esempio:
Traslazione asse macchina mediante posizionamento
con jog incrementale in direzione X+
Z
X
5
5
5
10
Modo operativo:
FUNZIONAMENTO MANUALE
Selezionare la funzione
Jog increm.
.
Inserire
Avanzamento
(5 mm) mediante softkey.
Traslare l'asse macchina dell'avanzamento impostato,
ad es. in direzione X+ .
ENT
5
X+
´
A v a n z a m e n t o :
0 . 0 0 0
A v a n z a m e n t o :
0 . 0 0 0
5 . 0 0 0
Fig. 3.4:
Videata per posizionamento con
quota passo
oppure
oppure
Inserire
Avanzamento
(5 mm) da tastiera e confermare con ENT.
