7 Cicli di foratura, maschere di fori e cicli di fresatura nel programma
TNC 124 83
A
B
Y
X
30
20
0
0
Cicli di foratura nel programma

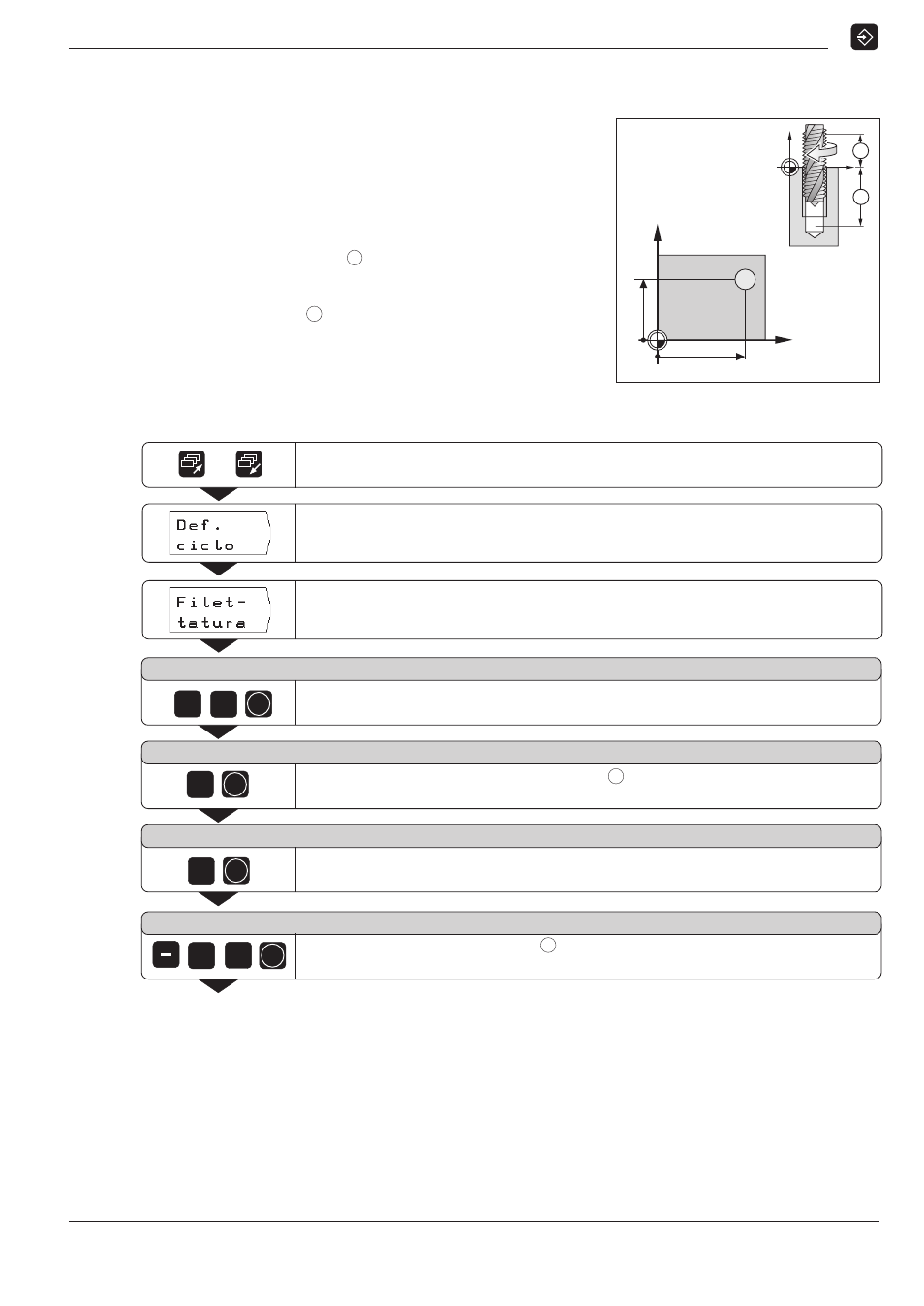

Esempio : Immissione ciclo
2.0 MASCHIATURA
in un programma
Modo operativo:
EDITING
Selezionare la terza pagina softkey. /
Impostare il ciclo
2.0 MASCHIATURA
in un programma.
D i s t a n z a d i s i c u r e z z a ?
Inserire
Distanza di sicurezza
A (
DIST. = 3
mm),
e confermare con ENT.
A l t e z z a d i s i c u r e z z a ?
Inserire
Altezza di sicurezza
(
ALTEZ. = 50
mm),
e confermare con ENT.
5 ENT 0
S u p e r f i c i e ?
Inserire la coordinata della
Superficie
(
SUPERF = 0
mm),
e confermare con ENT.
ENT 0
P r o f o n d i t à f o r o ?
Inserire
Profondità foro B (
PROF. = – 20
mm ),
e confermare con ENT. ENT
2 0
Selezionare
Def. ciclo
.
3 ENT
Esempio di programma: Ciclo 2.0 MASCHIATURA
Maschiatura destrorsa
Coordinata X del foro: 30 mm
Coordinata Y del foro: 20 mm
Passo p: 0.8 mm
Velocità mandrino
S
: 100 giri/min
Altezza di sicurezza
ALTEZ.
: + 50 mm
Distanza di sicurezza
DIST. A : 3 mm
Coordinata della
superficie del pezzo
SUPERF
: 0 mm
Profondità foro
PROF. B : – 20 mm
Tempo di attesa
T.ATT.
: 0.4 s
Avanzamento
F
=
S
• p: 80 mm/min
