Memorizzazione posizioni pezzo
72
TNC 124
Y
X
1
2
3
4
60
30
20
50
0
0

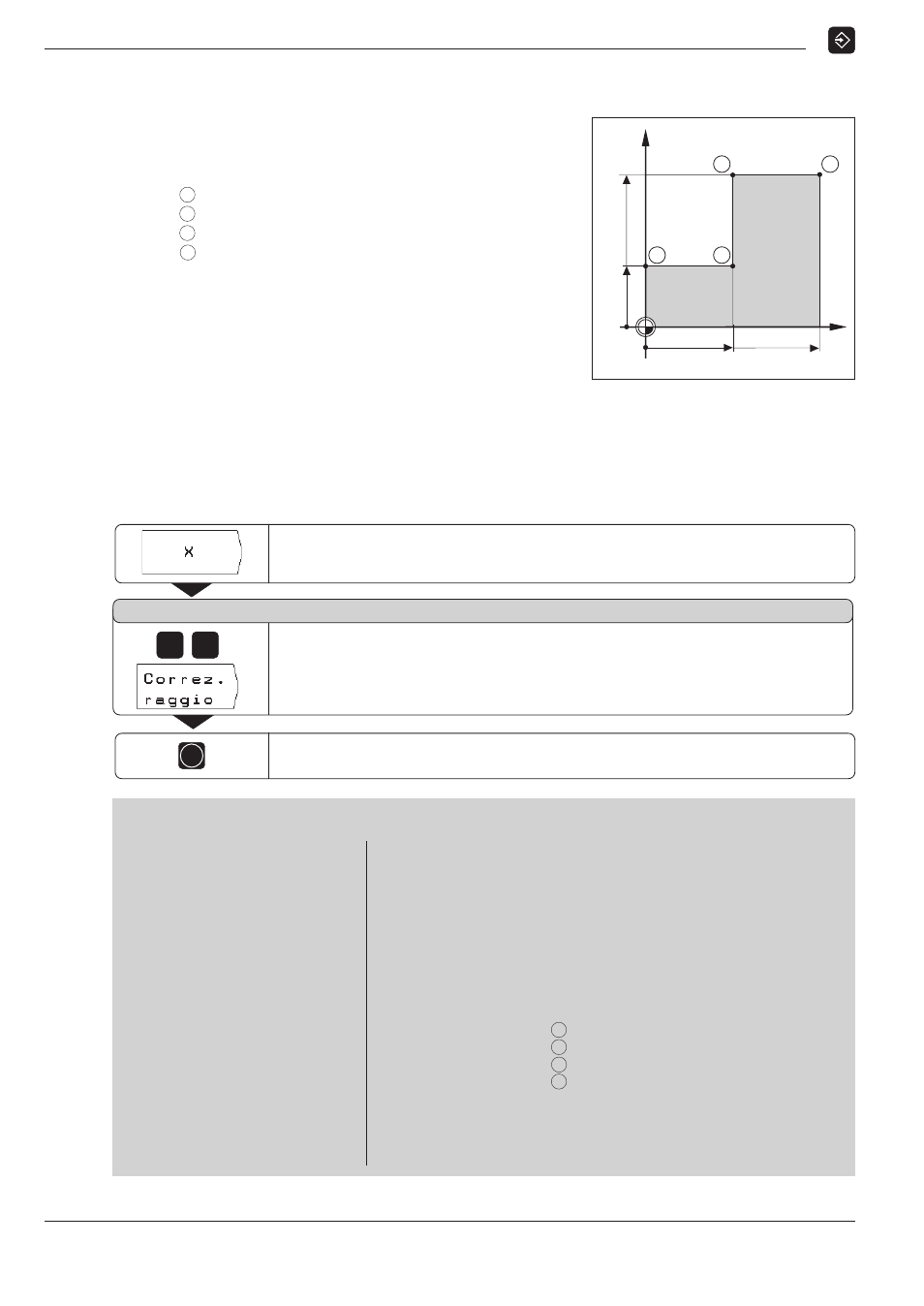

Esempio di programma: Fresatura di un gradino
Le coordinate vengono programmate quali quote assolute,
l'origine è lo zero pezzo.
Spigolo
1
:
X = 0 mm Y = 20 mm
Spigolo
2
:
X = 30 mm Y = 20 mm
Spigolo
3
:
X = 30 mm Y = 50 mm
Spigolo
4
:
X = 60 mm Y = 50 mm
Riepilogo di tutte le fasi di programmazione
ä Selezionare
Gestire programmi
nel menu principale
EDITING
.
ä Inserire il numero del programma che si desidera
eseguire e premere il tasto ENT.
ä Inserire le posizioni nominali.
Esecuzione di un programma finito
Eseguire un programma finito nel modo operativo
ESECUZIONE PROGRAMMA
(vedi capitolo 10)
.
Esempio di immissione
: Immissione di una posizione nominale
nel programma (nell'es. blocco 11)
Immissione posizioni del pezzo
Selezionare la coordinata dell'asse (asse X).
3
0
Confermare l'immissione. La posizione nominale inserita è
il blocco selezionato (tra linee tratteggiate).
ENT
Inserire la
Posizione nominale
, ad es. 30 mm
e
selezionare la correzione raggio utensile: R .
Blocchi programma
0
BEGIN PGM 10
MM
Inizio programma, numero programma e unità di misura
1
F 9999
Spostamento elevato per preposizionamento
2
Z+20
Altezza di sicurezza
3
X–20
R0
Preposizionamento utensile sull'asse X
4
Y–20
R0
Preposizionamento utensile sull'asse Y
5
Z–10
Utensile a profondità di fresatura
6
TOOL CALL 1 Z
Richiamo utensile, ad es. utensile 1, asse utensile Z
7
S 1000
Velocità mandrino
8
M 3
Mandrino ON, senso orario
9
F 200
Avanzamento di lavorazione
10
Y+20
R+
Coordinata Y Spigolo
1
11
X+30
R–
Coordinata X Spigolo
2
12
Y+50
R+
Coordinata Y Spigolo
3
13
X+60
R+
Coordinata X Spigolo
4
14
F 9999
Spostamento elevato per allontanamento
15
Z+20
Altezza di sicurezza
16
M 2
Esecuzione STOP, mandrino OFF, refrigerante OFF
17
END PGM 10
MM
Fine programma, numero programma e unità di misura
P o s i z i o n e n o m i n a l e ?
