6 Memorizzazione posizioni pezzo
TNC 124 75

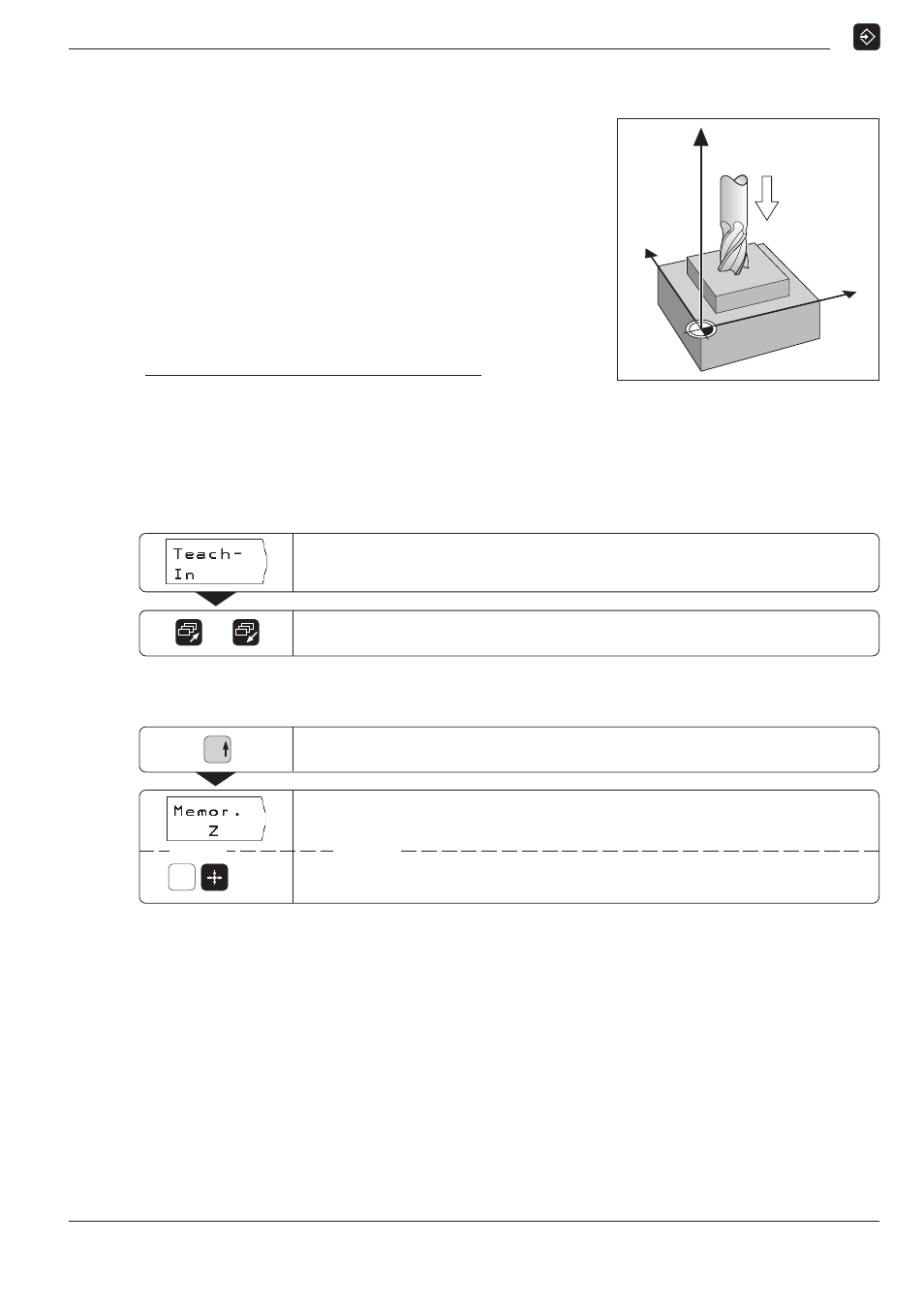

Esempio di programma: Sfioramento isola e trasferimento
posizioni in un programma
Con questo esempio si compila un programma che
contiene le posizioni reali dell'utensile.
Per eseguire il programma con le posizioni reali:
ä Utilizzare un utensile che presenti lo stesso raggio di quello
selezionato per lo sfioramento delle posizioni reali.
ä Se si utilizza un altro utensile, è necessario compilare tutti i
blocchi di programma con correzione raggio.
Come raggio utensile impostare per la lavorazione la differenza
tra i raggi dei due utensili:
Raggio dell'utensile di lavoro
– Raggio dell'utensile di Teach-In
= Raggio utensile da impostare
Selezione correzione raggio
La correzione raggio selezionata è riportata in alto sullo schermo.
Per modificare la correzione raggio:
ä Premere il softkey
Correz. raggio
Modo operativo:
EDITING
Y
X
Z
Conferma posizioni: modo Teach-In
Selezionare
Teach-In
.
Selezionare la seconda pagina softkey. /
Esempio
: Conferma coordinata Z (superficie del pezzo)
in un programma
Avvicinare l'utensile fino a sfiorare la superficie del pezzo.
Memorizzare la posizione dell'asse utensile (Z) con softkey sul TNC.
con i tasto ”Conferma valore reale” sul volantino.
Z–´
Z
oppure oppure
