Serie di fori
Delle serie di fori è necessario conoscere:
Coordinate del primo foro
Numero di fori per serie
Distanza tra i fori della serie
Angolo tra la prima serie di fori e l'asse di riferimento angolare
Numero delle serie
Distanza tra le serie
Foratura o maschiatura
Il TNC calcola le coordinate di tutti i fori.
Grafica serie di fori
Grazie alla grafica è possibile verificare prima della lavorazione
se il TNC ha calcolato le serie di fori come desiderato.
La grafica costituisce un valido aiuto anche per
selezionare direttamente i fori
eseguire i fori separatamente
saltare alcuni fori
Elenco funzioni
Funzione
Softkey
Passaggio alla successiva riga
di immissione superiore
Passaggio alla successiva riga
di immissione inferiore
Conferma dei valori immessi
ENT

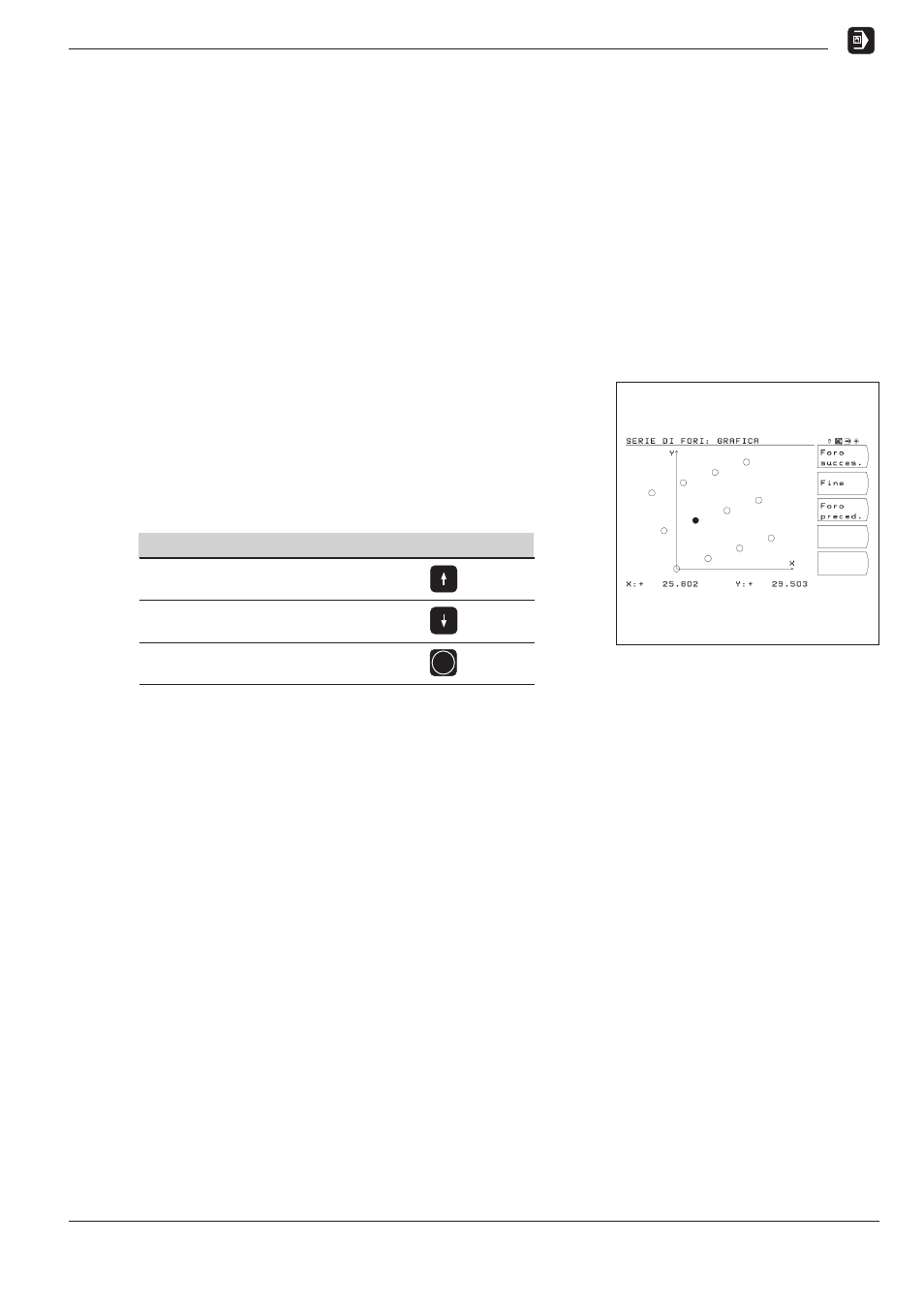

Fig. 4.6:
Grafica per
Serie di fori
