HEIDENHAIN NC 124 Manuale d'uso
Pagina 58
4
Posizionamento con immissione manuale
58
TNC 124
Modo operativo:
POSIZIONAMENTO CON IMMISSIONE MANUALE

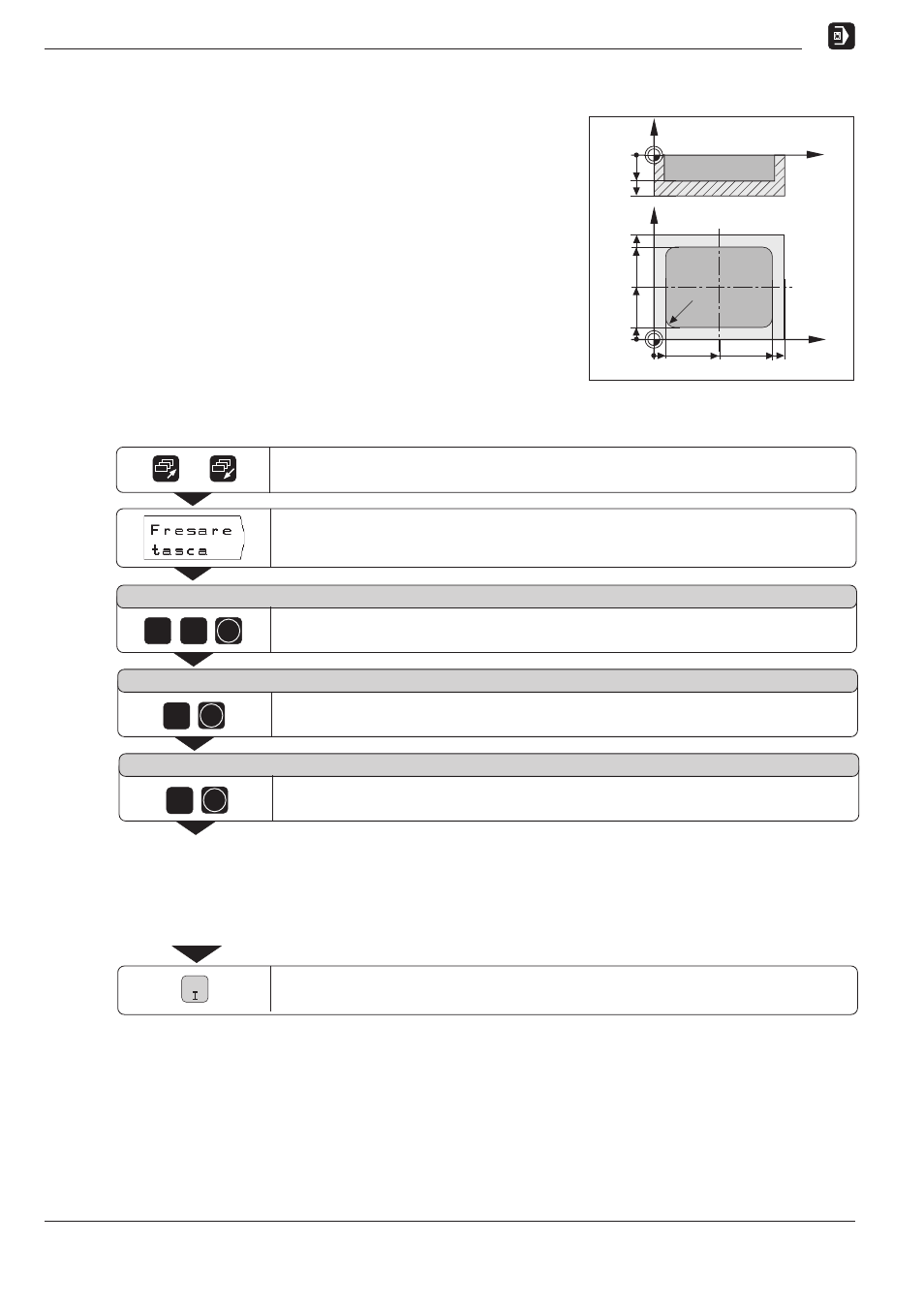

Esempio:
TASCA RETTANGOLARE
Altezza di sicurezza:
+ 80 mm
Distanza di sicurezza:
2 mm
Superficie del pezzo:
+ 0 mm
Profondità di fresatura:
20 mm
Profondità di avanzamento:
7 mm
Avanzamento:
80 mm/min
Centro tasca X:
50 mm
Centro tasca Y:
40 mm
Lunghezza lato X:
80 mm
Lunghezza lato Y:
60 mm
Avanzamento di lavorazione:
100 mm/min
Direzione:
0: CONCORDE
Sovramentallo di finitura:
0.5 mm
Selezionare la seconda pagina softkey.
/
Selezionare il ciclo
Tasca rettangolare
.
D i s t a n z a d i s i c u r e z z a ?
Inserire la
Distanza di sicurezza
(
DIST.
2 mm) e confermare con ENT.
A l t e z z a d i s i c u r e z z a ?
Inserire
l'Altezza di sicurezza
sulla superficie del pezzo
(
ALTEZ.
+ 80 mm) e confermare con ENT.
8
0
ENT
S u p e r f i c i e ?
Inserire la coordinate della
Superficie
del pezzo (
SUPERF
0 mm) e
confermare con ENT.
0
ENT
Dopo aver immesso tutti i dati, avviare il ciclo Tasca rettangolare.
NC
ENT
2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
