7 Cicli di foratura, maschere di fori e cicli di fresatura nel programma
88 TNC 124

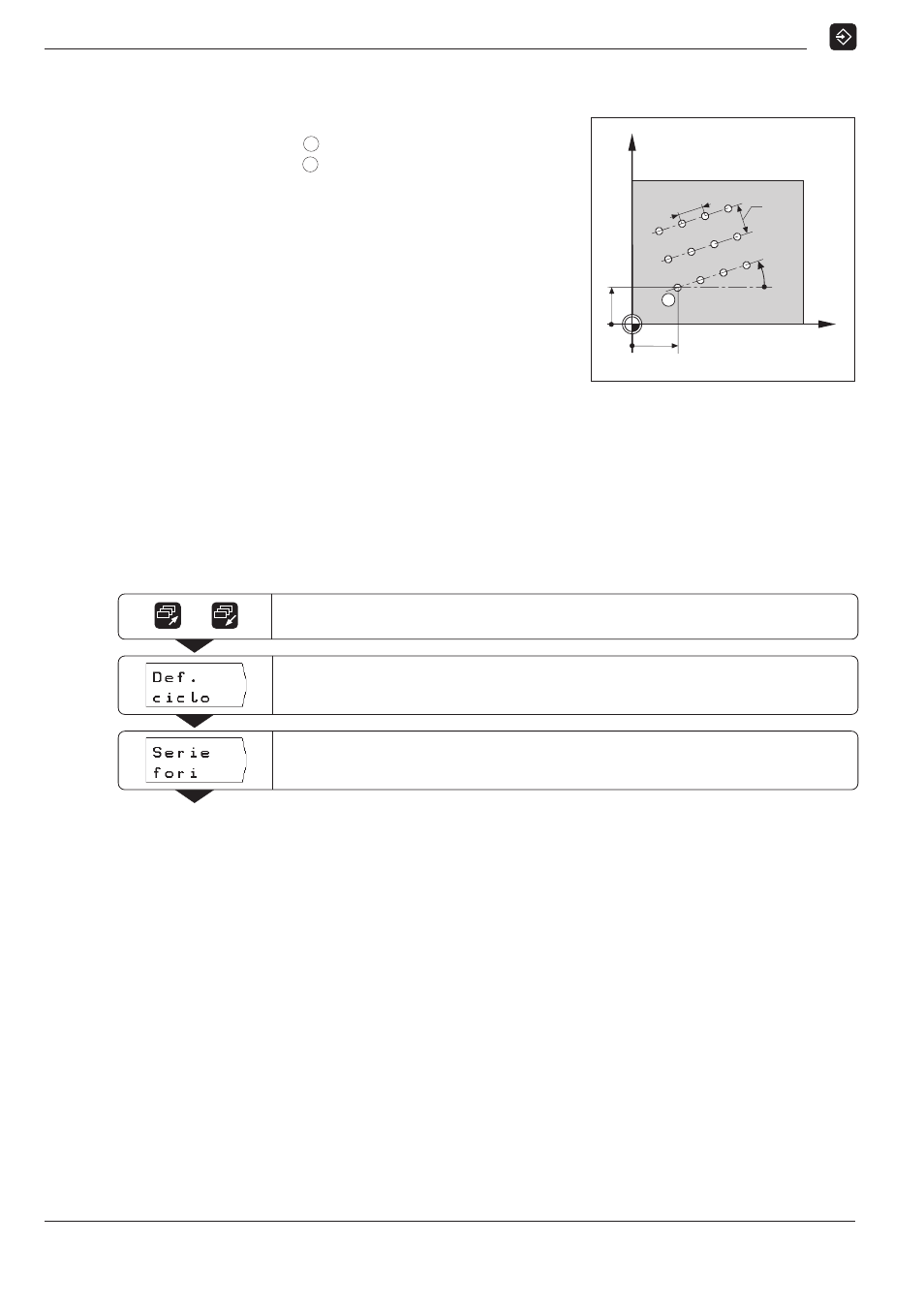

Maschere di fori nel programma
Y
X
15
20
0
0
1
10
18°
12
Esempio di programma: Ciclo 7.0 Serie di fori
Coordinata X del primo foro 1 :
POSX
= 20 mm
Coordinata Y del primo foro 1 :
POSY
= 15 mm
Numero dei fori per serie
N.FOR
: 4
Distanza tra i fori
DIS.F
: 10 mm
Angolo tra le serie di
di fori e l'asse X
ANG.
: 18°
Numero di serie
N.SER
: 3
Distanza tra le serie
DIS.S
: 12 mm
Dati dei fori
Informazioni sul ciclo
1.0 Foratura profonda
sono riportate a pagina 77 e seguenti.
Altezza di sicurezza
ALTEZ.
: + 50 mm
Distanza di sicurezza
DIST.
: 2 mm
Coordinata della
superficie del pezzo
SUPERF
: 0 mm
Profondità del foro
PROF.
: – 15 mm
Profondità di avanzamento
AVANZ.
: 5 mm
Tempo di attesa
T.ATT.
: 0. 5 s
Avanzamento
F
: 80 mm/min
Esempio
: Immissione dati serie di fori in un programma
Modo operativo:
EDITING
Selezionare la terza pagina softkey. /
Selezionare
Def. ciclo
.
I dati delle
Serie di fori
devono essere immessi in un programma.
