4 Posizionamento con immissione manuale
56 TNC 124

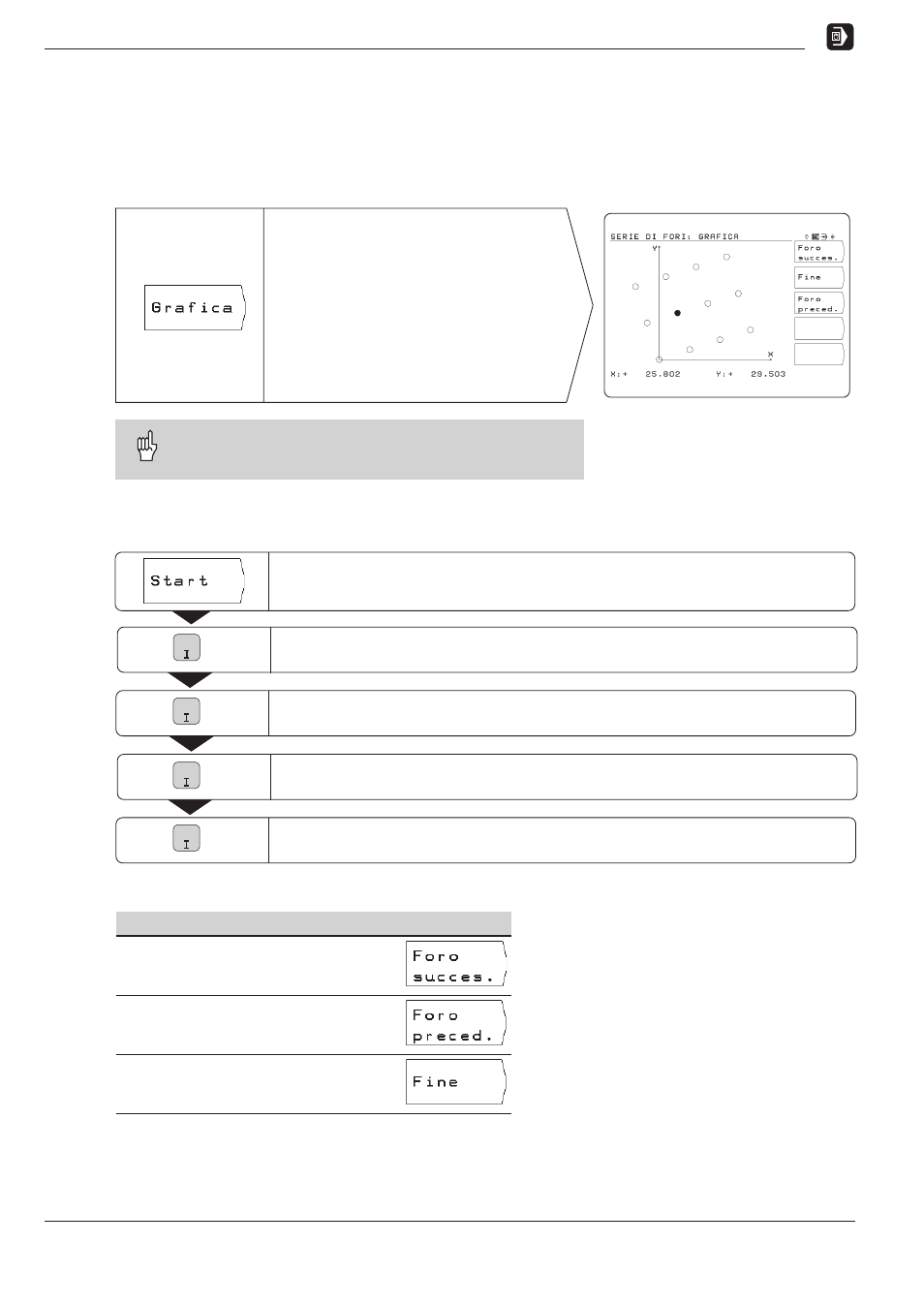

Fase 2:
Visualizzazione grafica serie di fori
Con la grafica serie di fori è possibile verificare immediatamente
i dati impostati.
Nella grafica il cerchio pieno indica il foro selezionato.
Il TNC visualizza graficamente
le serie di fori sullo schermo,
nell'esempio 3 serie di 4 fori ciascuna:
1° foro a X=20 mm, Y=10 mm;
distanza tra i fori 10 mm;
angolo tra serie di fori e asse X 18°;
distanza tra le serie di fori 12 mm;
Le coordinate del foro sono indicate
in basso sullo schermo.
Serie di fori
Fase 3:
Esecuzione
Prima dell'esecuzione verificare i dati immessi nel ciclo di foratura!
Eseguire il foro successivo e allo stesso modo tutti gli altri.
Preposizionarsi sulla seconda coordinata dell'asse.
Avviare l'esecuzione di serie di fori.
Preposizionarsi sulla prima coordinata dell'asse. NC
NC
NC
NC
Forare. Il TNC esegue il foro in base all'ultima impostazione eseguita in
Foratura profonda
(oppure
Maschiatura
).
Funzioni per esecuzione e grafica
Funzione Softkey
Foro successivo
Ritorno al foro precedente
Fine esecuzione/grafica
Il TNC è in grado di visualizzare in modo speculare
la grafica delle maschere di fori in base all'impostazione
di un parametro utente (vedi capitolo 13).
