1 Principi fondamentali di posizionamento
14 TNC 124
Spostamenti assi macchina e sistemi di misura di posizione
Programmazione dello spostamento utensile
A seconda del progetto della macchina, in un asse si muove la
tavola della macchina con il pezzo serrato o l'utensile.
Indici di riferimento
Le righe graduate dei sistemi di misura di posizione presentano uno
o più indici di riferimento. Superando un indice di riferimento, viene
generato un segnale e il TNC identifica quella posizione come punto
di riferimento (origine della riga graduata = origine macchina).
Con l'ausilio di questi punti di riferimento il TNC è in grado di
ripristinare la correlazione tra la posizione della slitta macchina e la
posizione reale visualizzata.
Per i sistemi di misura lineari con indici di riferimento a distanza
codificata
è sufficiente traslare gli assi macchina di 20 mm al
massimo (20° per i sistemi di misura angolari) per ripristinare tale
correlazione.
Y
X
Z
+X
+Z +Y
Sistemi di misura di posizione
I sistemi di misura di posizione (sistemi di misura lineari per assi
lineari, sistemi di misura angolari per assi di rotazione) convertono i
movimenti degli assi macchina in segnali elettrici. Il TNC 124
elabora questi segnali e calcola costantemente la posizione reale
degli assi macchina.
In caso di interruzione dell'alimentazione viene persa l'assegnazione
tra la posizione delle slitte macchina e la posizione reale calcolata. Il
TNC è in grado di ripristinare tale assegnazione dopo la sua
riaccensione.
Se si impostano i movimenti dell'utensile in un
programma, attenersi al seguente principio:
gli spostamenti dell'asse vengono sempre programmati,
assumendo che il pezzo sia fermo e l'utensile esegua
tutti i movimenti.

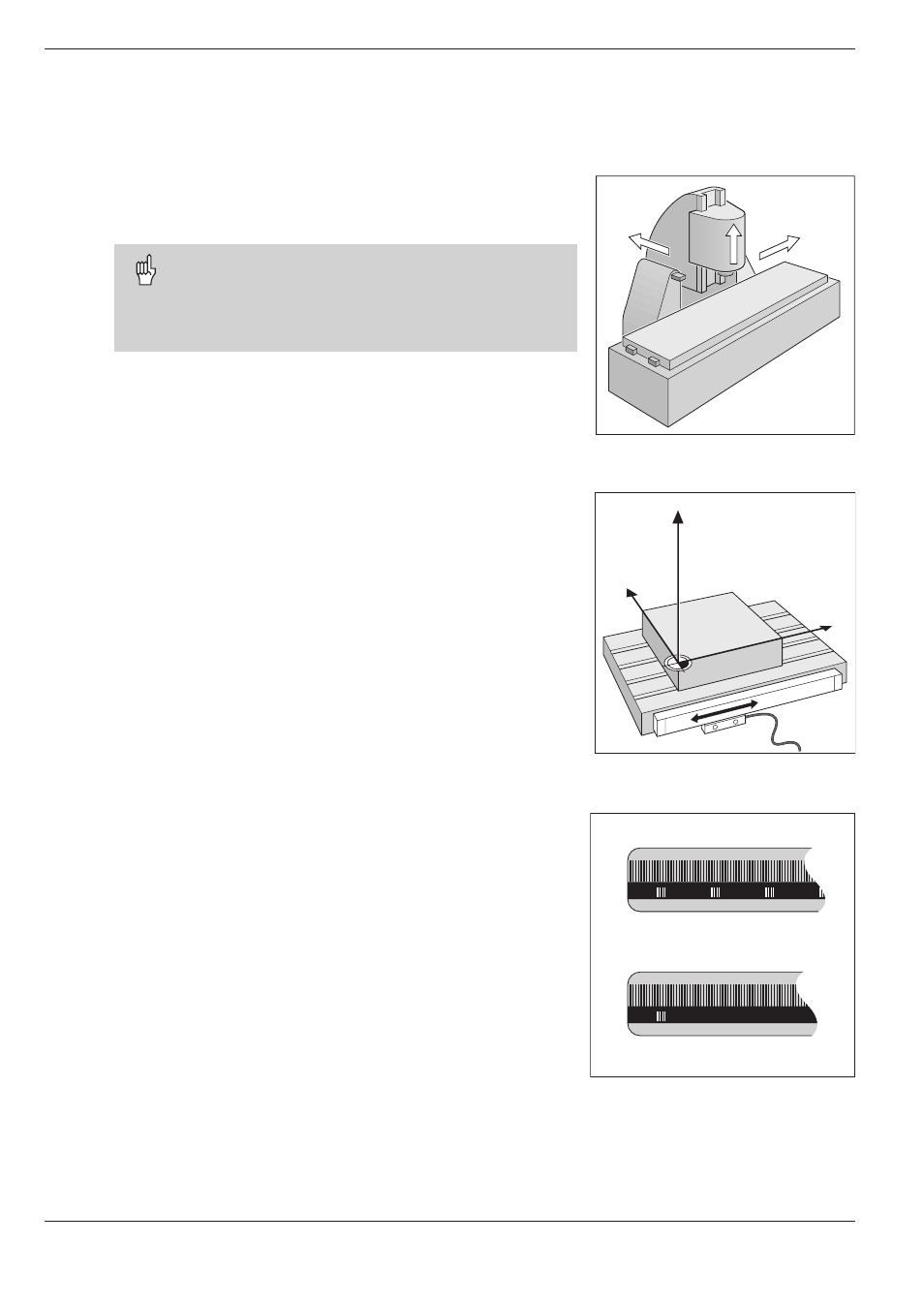

Fig. 1.8: Negli assi Y e Z si muove l'utensile,
nell'asse X si muove la tavola della
macchina
Fig. 1.9: Sistema di misura di posizione per
un asse lineare, ad es. per l'asse X
Fig. 1.10: Righe graduate: in alto con indici di
riferimento a distanza codificata, in
basso con un indice di riferimento
