3 Funzionamento manuale e predisposizione
TNC 124 29
Inserire il
Raggio utensile
(8 mm) e confermare con ENT.
MOD
Uscire dai parametri utente.
ENT
Richiamo dati utensile
La lunghezza e il raggio degli utensili utilizzati devono essere
impostati nella tabella utensili del TNC (vedi pagina precedente).
Prima
di eseguire una lavorazione, selezionare nella tabella
l'utensile e l'asse utensile da utilizzare. Evidenziare l'utensile
desiderato, selezionare l'asse tramite softkey e premere il softkey
Rich. utens
.
Lavorando con la correzione utensile, il TNC considera i dati
utensile memorizzati, ad es. anche per le maschere di fori.
MOD
Esempio: Richiamo dati utensile
MOD
Selezionare i parametri utente.
Selezionare la prima pagina softkey con il softkey
Tabella utens.
5
ENT
Selezionare la
Tabella utens.
Inserire il
Numero utensile
(ad es. 5) e confermare conm ENT.
Il numero dell'utensile selezionato viene visualizzato in basso sullo schermo.
/
8
I dati utensili possono essere richiamati in un
programma anche con il comando
TOOL CALL
.
R a g g i o u t e n s i l e ?
N u m e r o u t e n s i l e ?

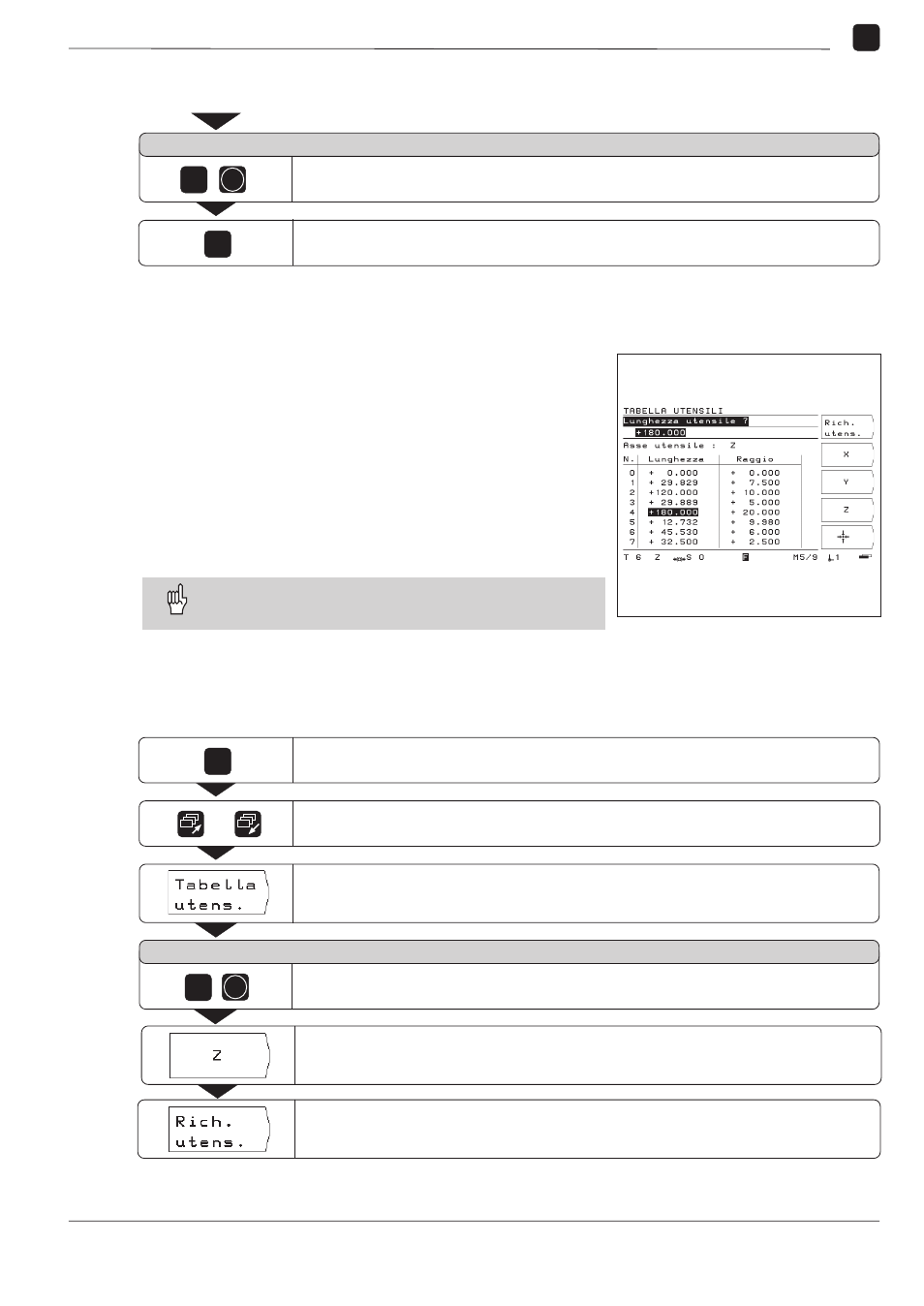

Fig. 3.6: Videata della tabella utensili
"Attivare" l'utensile e uscire dai parametri utente.
Selezionare l'
Asse utensile
( Z ) .
