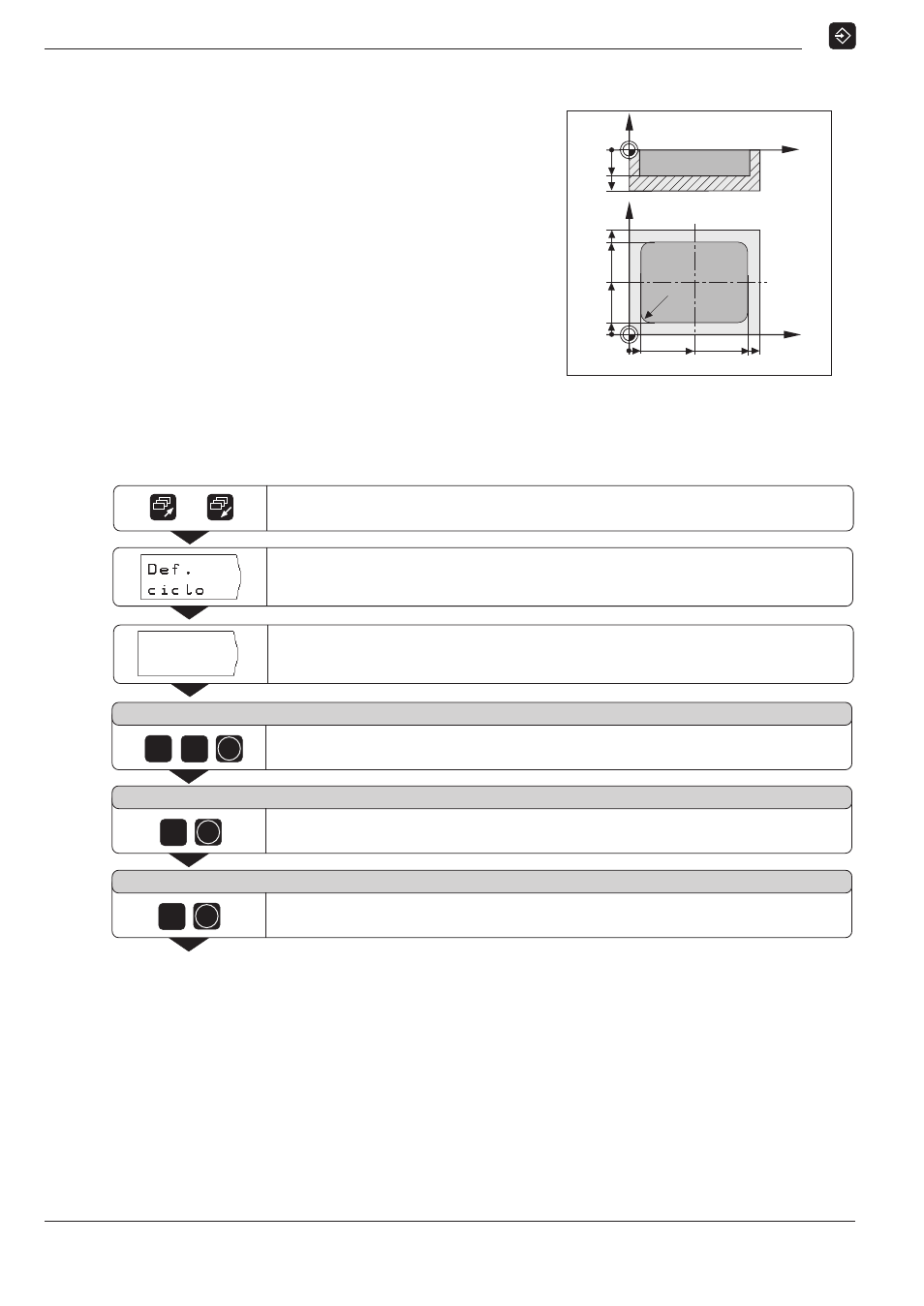

HEIDENHAIN NC 124 - Manuale (Pagina 92)

7 Cicli di foratura, maschere di fori e cicli di fresatura nel programma
92 TNC 124
Esempio: Ciclo 4.0 TASCA RETTANGOLARE
Altezza di sicurezza: + 80 mm
Distanza di sicurezza: 2 mm
Superficie del pezzo: + 0 mm
Profondità di fresatura: – 20 mm
Profondità di avenzamento: 7 mm
Avenzamento: 80 mm/min
Centro tasca X: 50 mm
Centro tasca Y: 40 mm
Lunghezza lato X: 80 mm
Lunghezza lato Y: 60 mm
Avanzamento di lavorazione: 100 mm/min
Direzione: 0: CONCORDE
Sovramentallo di finitura: 0.5 mm
Esempio: Immissione ciclo
4.0 TASCA RETTANGOLARE
in un
programma
Modo operativo:
EDITING
Selezionare la terza pagina softkey. /
Impostare il ciclo
4.0 TASCA RETTANGLOARE
in un programma.
D i s t a n z a d i s i c u r e z z a ?
Inserire
la Distanza di sicurezza
(
DIST = 2
mm).
e confermare con ENT.
A l t e z z a d i s ic u r e z z a ?
Inserire
l'Altezza di sicurezza
(
ALTEZ. = 80
mm).
e confermare con ENT.
8
ENT
0
S u p e r f i c i e ?
Inserire la coordinata della
Superficie
del pezzo (
SUPERF = 0
mm).
e confermare con ENT.
ENT 0
Selezionare
Def. ciclo.
ENT
2
Y
X
10
0
90
100
0
70
–20
80
Z
X
–30
0
10
R10
50
40
•
•
•
Fresare
tasca
