1 Principi fondamentali di posizionamento
TNC 124 13
Posizioni incrementali del pezzo
Una posizione può essere definita anche in relazione ad una
precedente posizione nominale. Il punto zero relativo si trova quindi
sulla precedente posizione nominale. Si parla in questo caso di
coordinate incrementali
(incremento = aumento), o di quota
incrementale o relativa (in quanto la posizione viene indicata dalla
successione di quote). Le coordinate incrementali vengono
contrassegnate facendole precedere dalla lettera I .
Esempio
: Coordinate incrementali della posizione 3
riferite alla posizione 2
Coordinate assolute della posizione 2 :
X = 10 mm
Y = 5 mm
Z = 20 mm
Coordinate incrementali della posizione 3 :
I X = 10 mm
I Y = 10 mm
I Z = –15 mm
Se si eseguono forature o fresature in base ad un disegno del pezzo
con coordinate incrementali, spostare l'utensile delle coordinate
indicate.
Origini e quote
Y
X
Z
1
20
10
Z=15mm
X=20mm
Y=10mm
15
I
Z=–15mm
Y
X
Z
2
10
5 5
15
20
10
10
I X=10mm
I
Y=10mm
3
0
0
Posizioni assolute del pezzo
Ogni posizione sul pezzo è definita in modo univoco dalle sue
coordinate assolute.
Esempio
:Coordinate assolute della posizione 1 :
X = 20 mm
Y = 10 mm
Z = 15 mm
Se si eseguono forature o fresature in base a un disegno del pezzo
con coordinate assolute, spostare l'utensile sulle coordinate
indicate.

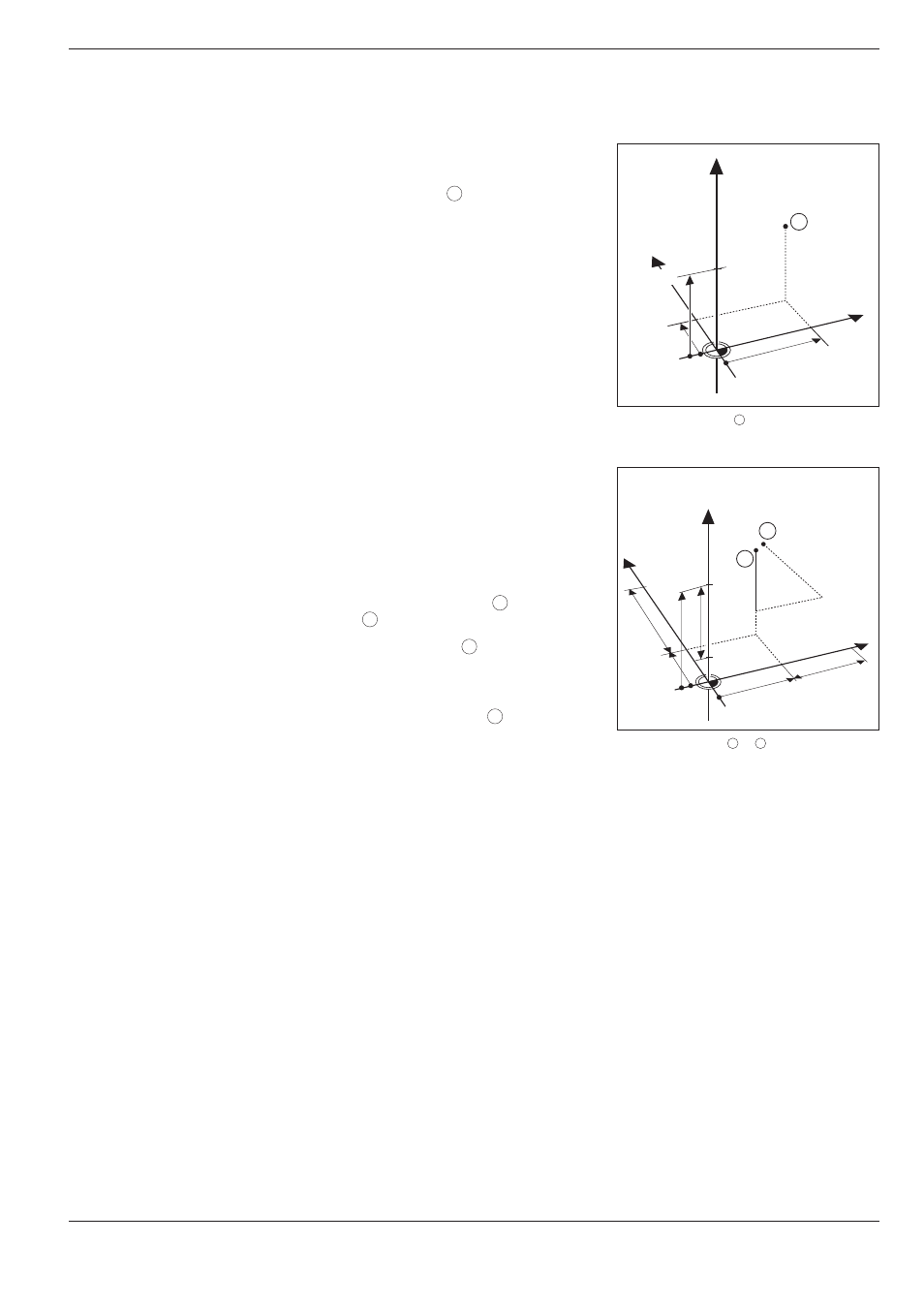

Fig. 1.6: Posizione 1 dell'esempio "Posizioni
assolute del pezzo"
Fig. 1.7: Posizioni 2 e 3 dell'esempio
"Posizioni incrementali del pezzo"
