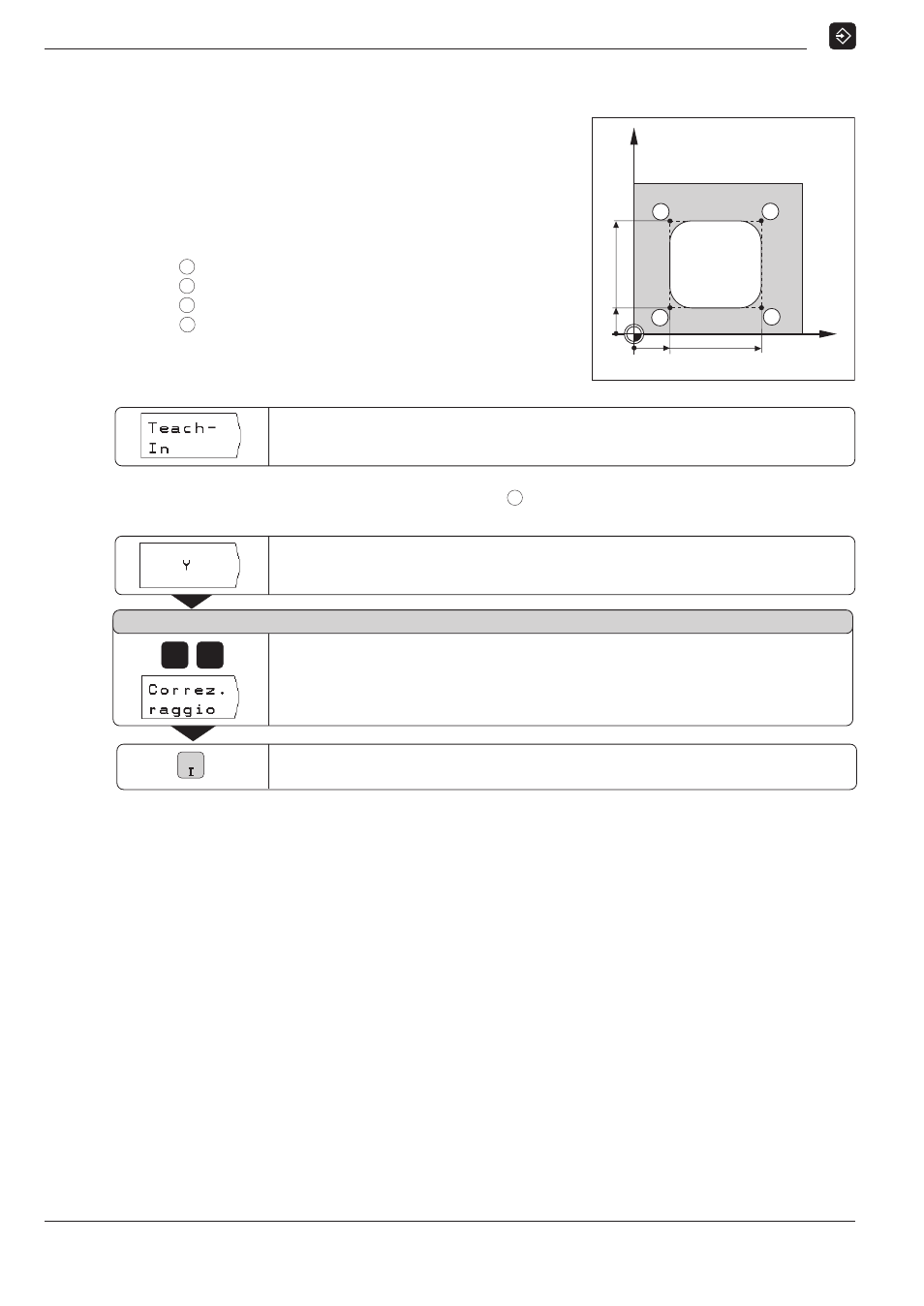

Conferma posizioni: modo Teach-In
Esempio di programma:
Esecuzione tasca e creazione di un
programma durante la lavorazione
Con questa funzione Teach-In è possibile lavorare un pezzo secondo
le quote del disegno.
Il TNC trasferisce le coordinate direttamente nel programma.
È possibile selezionare a scelta preposizionamenti e movimenti di
allontanamento e inserirli come quote del disegno.
Spigolo
1
: X = 15 mm Y = 12 mm
Spigolo
2
: X = 15 mm
Y = 47 mm
Spigolo
3
: X = 53 mm
Y = 47 mm
Spigolo
4
: X = 53 mm
Y = 12 mm
Profondità tasca : Z = ad es. 10 mm
Modo operativo:
EDITING
Esempio
:
Conferma della coordinata Y dello spigolo
3
in un programma
Selezionare la coordinata dell'asse (asse Y).
4
7
Inserire la
Posizione nominale
, ad es. 47 mm
e
selezionare la correzione raggio utensile R .
Posizionarsi sulla coordinata inserita.
Quindi inserire altre coordinate a scelta e confermare.
NC
Selezionare
Teach-In
.
P o s i z i o n e n o m i n a l e ?
