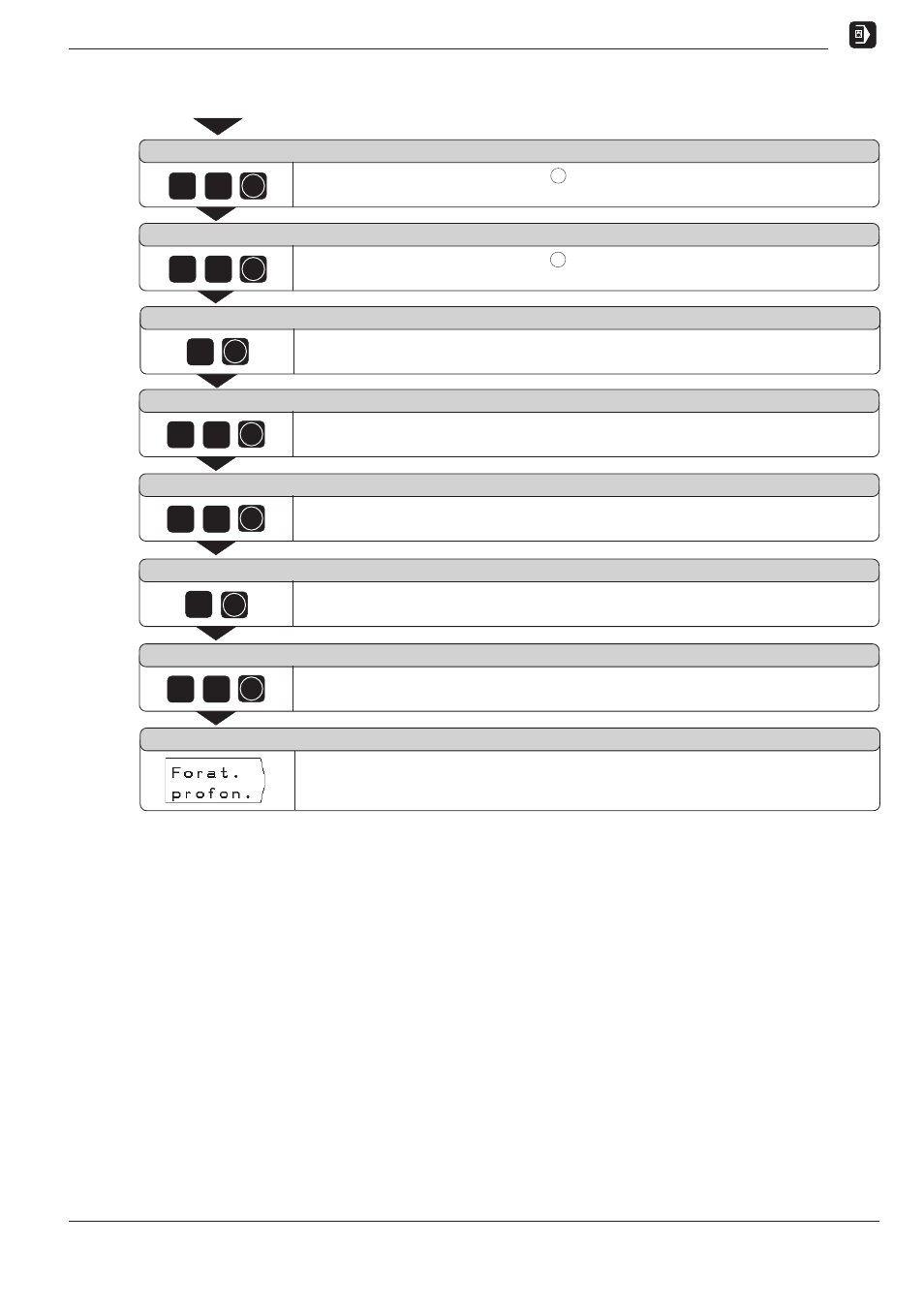

4 Posizionamento con immissione manuale
TNC 124 55
1 ° f o r o Y ?
1 ° f o r o X ?
1 5
2 0
ENT
ENT
Inserire la coordinata Y del foro 1 (Y = 15 mm),
e confermare con ENT.
Inserire la coordinata X del foro 1 (X = 20 mm),
e confermare con ENT.
F o r i p e r s e r i e ?
4
ENT
Inserire il numero dei
Fori per serie
(4),
e confermare con ENT.
0 ENT 1
1 8 ENT
D i s t a n z a f o r i ?
A n g o l o ?
Inserire
Angolo
tra l'asse X e le serie di fori (18°),
e confermare con ENT.
Inserire la
Distanza fori
sulla serie (10 mm),
e confermare con ENT.
1 2
ENT
N u m e r o d i s e r i e ?
D i s t a n z a s e r i e ?
3
ENT
Inserire
Distanza serie
(12 mm),
e confermare con ENT.
Inserire
Numero di serie
(3),
e confermare con ENT.
T i p o d i f o r o ?
Nelle posizioni delle serie di fori devono essere eseguiti fori.
Serie di fori
