3 Funzionamento manuale e predisposizione
36 TNC 124

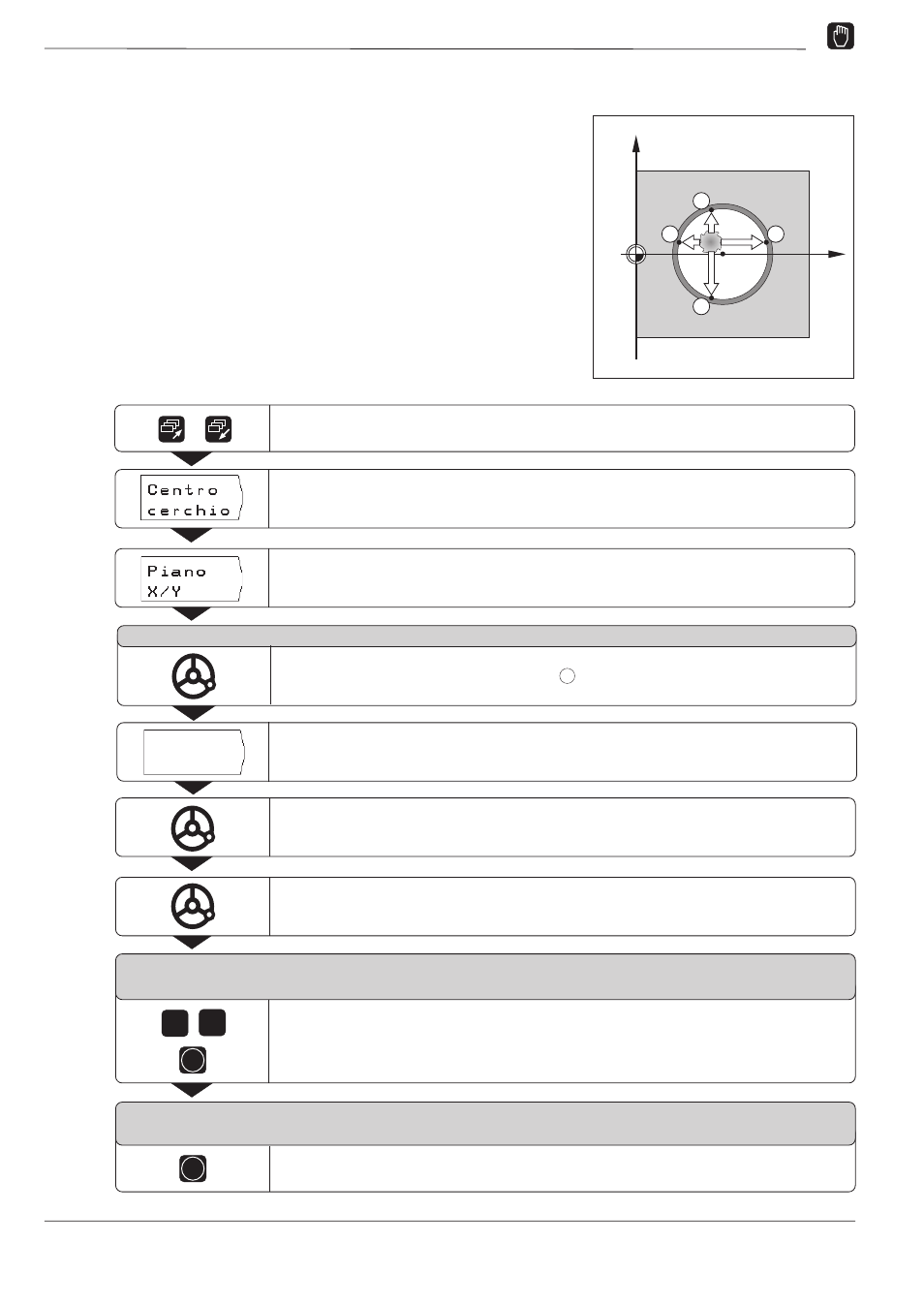

Esempio: Sfiorare la parete interna di un foro
e selezionare il centro del foro quale origine
Piano principale: Piano X / Y
Asse utensile: Z
Coordinata X
del centro cerchio: X = 50 mm
Coordinata Y
del centro cerchio: Y = 0 mm
Y
X
0
1
2
3 4
X?
Funzioni per selezione origine
Modo operativo:
FUNZIONAMENTO MANUALE/VOLANTINO
ELETTRONICO/JOG INCREMENTALE
Selezionare la seconda pagina softkey.
Selezionare
Centro cerchio
.
Selezionare il piano che contiene il cerchio (piano principale):
Piano X / Y
.
T a s t a r e 1° s p i g o l o i n X
/
Avvicinare l'utensile al primo punto 1 della parete interna del foro.
Memorizzare la posizione della parete interna del foro.
Allontanare l'utensile dalla parete interna del foro.
Sfiorare altri tre punti del foro, sulla base delle istruzioni visualizzate sullo
schermo, e memorizzare le posizioni con
Rileva
.
0 5
ENT
Inserire la prima coordinata (X = 50 mm)
e
confermare la coordinata come origine del centro cerchio.
ENT
Confermare direttamente la preimpostazione del TNC Y = 0 mm.
I m m e t t e r e i l c e n t r o X
X = 0
I m m e t t e r e i l c e n t r o Y
Y = 0
Rileva
