3 Funzionamento manuale e predisposizione
TNC 124 35

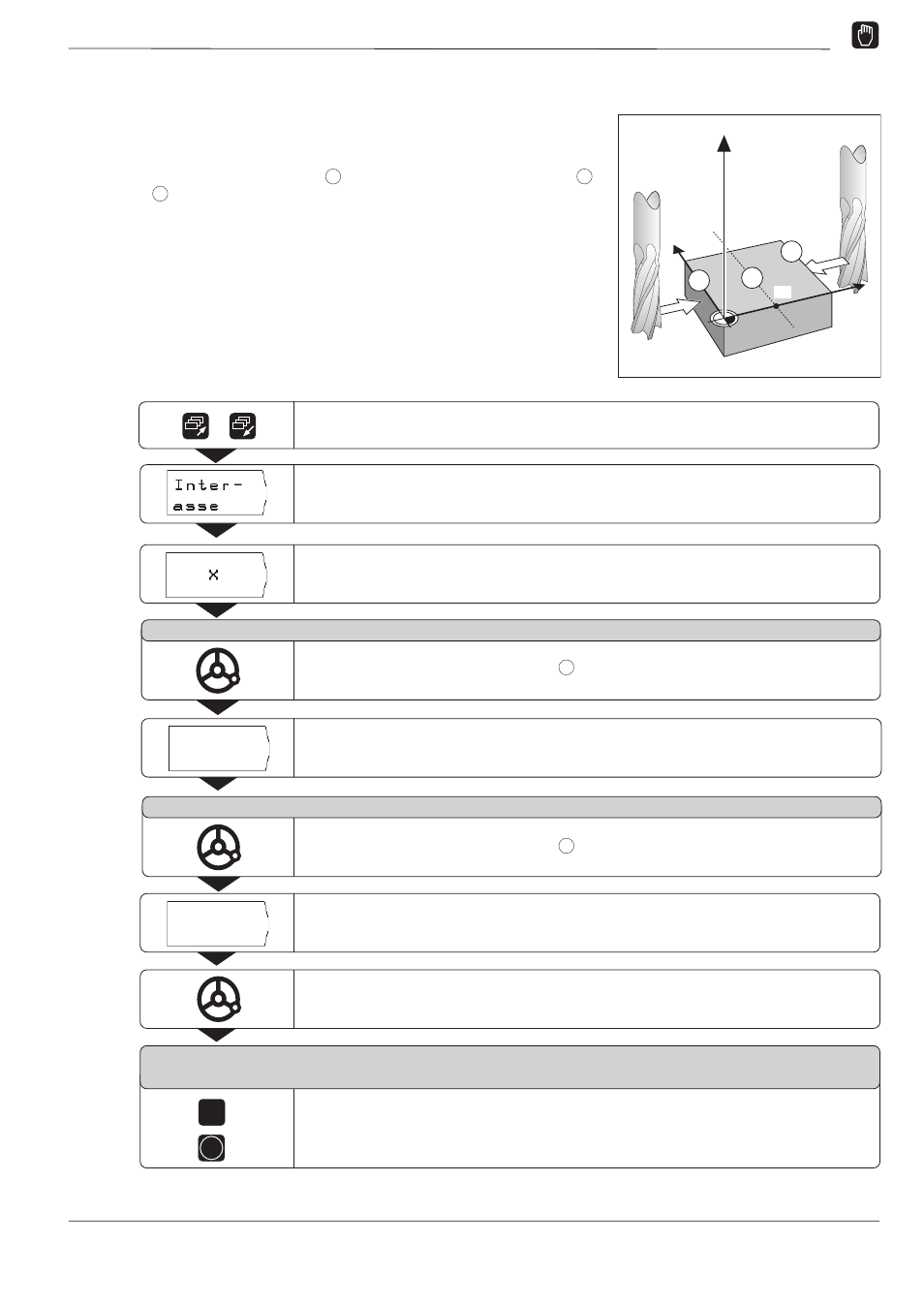

Esempio: Selezione interasse tra due spigoli del pezzo
quale origine
La posizione dell'interasse M viene definita tastando gli spigoli 1
e 2 .
L'interasse è parallelo all'asse Y.
Coordinata desiderata
dell'interasse: X = 5 mm
Funzioni per selezione origine
Y
X
2
1
Z
M
X?
Modo operativo:
FUNZIONAMENTO MANUALE/VOLANTINO
ELETTRONICO/JOG INCREMENTALE
Selezionare la seconda pagina softkey.
Selezionare
Interasse
.
Selezionare l'asse del quale si intende impostare la coordinata: asse X.
/
Avvicinare l'utensile allo spigolo 1 del pezzo.
Memorizzare la posizione dello spigolo del pezzo.
Memorizzare la posizione dello spigolo del pezzo.
La visualizzazione viene congelata;
sotto l'asse selezionato viene visualizzata la distanza tra i due spigoli.
Allontanare l'utensile dallo spigolo del pezzo.
ENT
5
Inserire la coordinata (X = 5 mm)
e
confermare la coordinata quale origine dell'interasse.
Avvicinare l'utensile allo spigolo 2 del pezzo.
T a s t a r e 2° s p i g o l o i n X
I m m e t t e r e v a l o r e p e r X
+ 0
T a s t a r e 1° s p i g o l o i n X
Rileva
Rileva
