4 Posizionamento con immissione manuale
46 TNC 124
Preposizionare l'utensile nell'asse Y. NC
Preposizionare l'utensile nell'asse X. NC
Selezionare l'asse Y.
0
P o s i z i o n e n o m i n a l e ?
2
Inserire la
Posizione nominale
per preposizionamento nell'asse Y:
Y = + 20 mm . La correzione raggio utensile è già R 0 .
A
B
Y
X
30
20
0
0

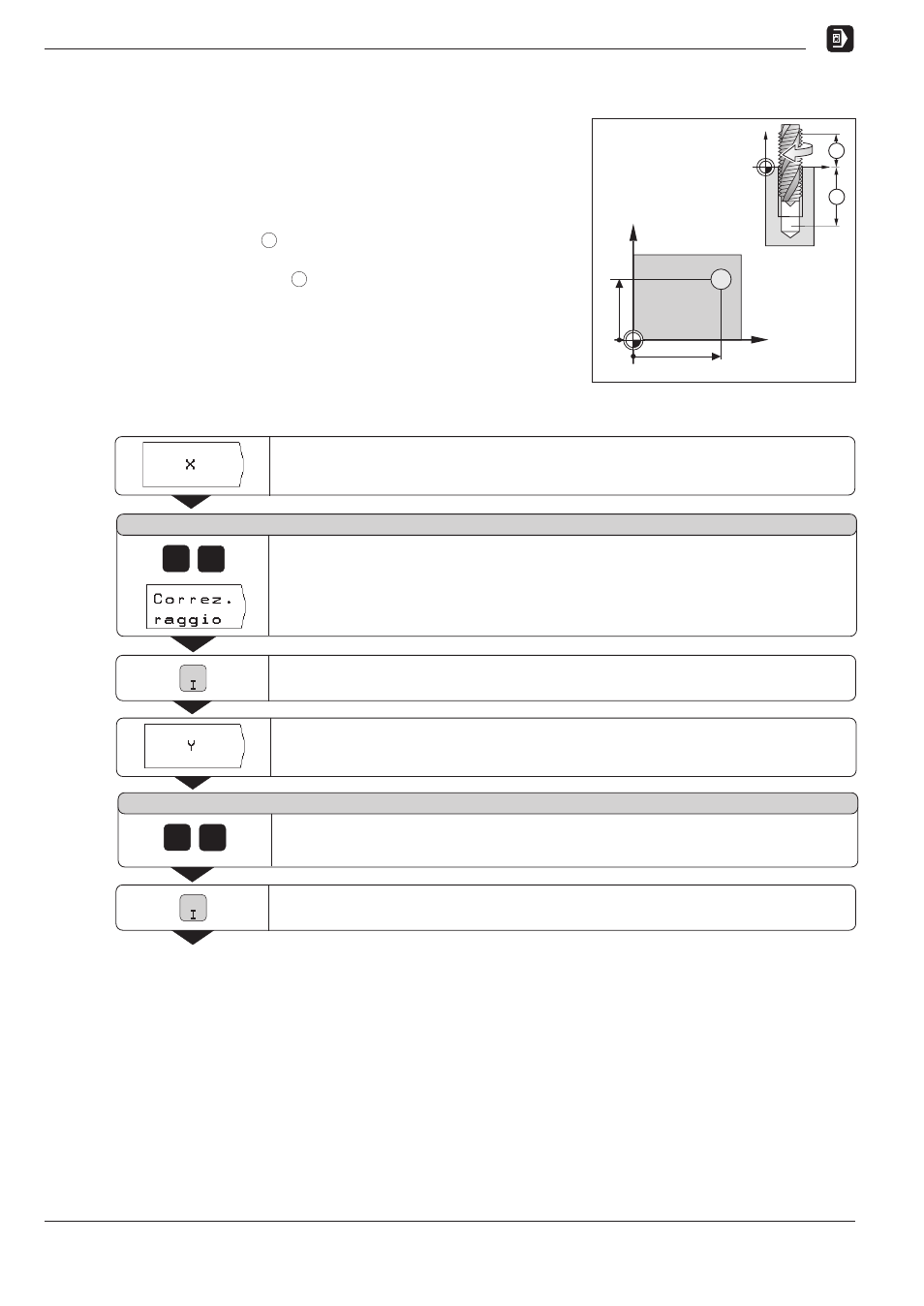

Esempio: MASCHIATURA
Coordinata X del foro: 30 mm
Coordinata Y del foro: 20 mm
Passo p: 0.8 mm
Velocità mandrino
S
: 100 giri/min
Altezza di sicurezza: + 50 mm
Distanza di sicurezza A : 3 mm
Superficie del pezzo: 0 mm
Profondità di maschiatura B : – 20 mm
Tempo di attesa: 0.4 s
Avanzamento
F
=
S
• p: 80 mm/min
Operazioni preliminari
ä Preposizionare l'utensile sul pezzo.
ä Per un filetto destrorso attivare il mandrino con M 3.
Modo operativo:
POSIZIONAMENTO CON IMMISS. MANUALE
Selezionare l'asse X.
0
P o s i z i o n e n o m i n a l e ?
3
Inserire la
Posizione nominale
per preposizionamento nell'asse X:
X = + 30 mm
e
selezionare la correzione raggio utensile: R 0 .
