2 Lavorare con il TNC 124 – Operazioni preliminari
TNC 124 19
→ →
→
Selezione delle funzioni softkey
Le funzioni softkey sono raggruppate in una o più pagine. Il TNC
indica il numero delle pagine con il simbolo visualizzato in basso a
destra sullo schermo. Se non appare alcun simbolo, significa che
tutte le funzioni selezionabili sono elencate nella pagina softkey
visualizzata.
La pagina softkey attualmente selezionata è rappresentata nel
simbolo con un rettangolo pieno.
Elenco funzioni
Funzione Tasto
Scorrimento delle videate: avanti
Scorrimento delle videate: indietro
Ritorno al menu precedente
Premendo il tasto di un modo operativo, il TNC
visualizza i softkey con le funzioni principali della
modalità selezionata.
∗

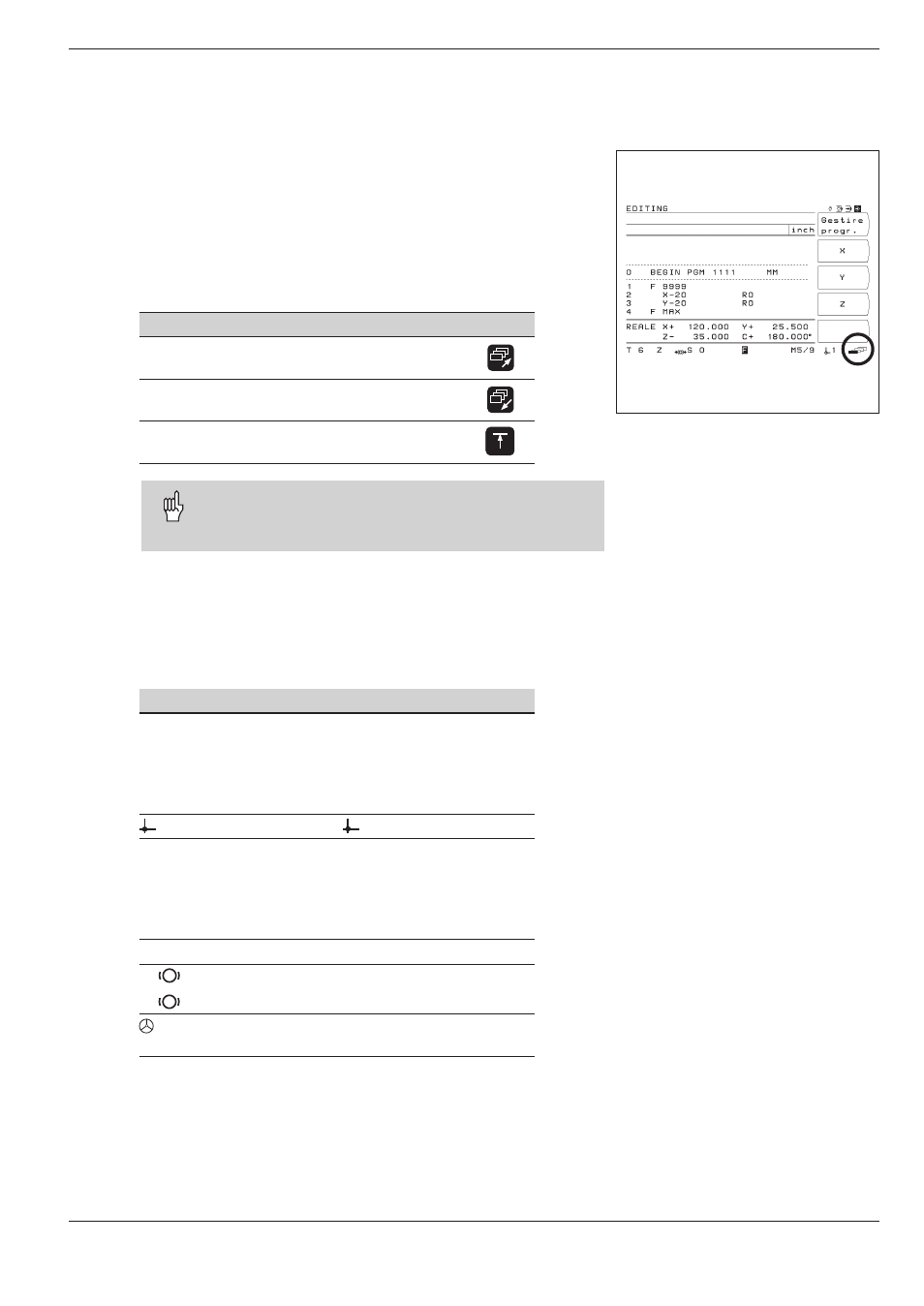

Fig. 2.1: Il simbolo della pagina softkey è in
basso a destra sullo schermo; è
visualizzata la prima pagina softkey
→
Simboli visualizzati sul TNC
Il TNC informa costantemente sul suo stato di funzionamento
mediante simboli, che vengono visualizzati sullo schermo
• accanto alla denominazione degli assi oppure
• nella riga di stato in basso sullo schermo.
Simbolo Funzione/Significato
T ... Utensile, ad es. T 1
S ... * ) Velocità mandrino, ad es. S 1000 [giri/min]
F ... * ) Avanzamento, ad es. F 200 [mm/min]
M ... Funzione ausiliaria, ad es. M 3
Origine ad es.: 1
REALE
TNC visualizza i valori reali
NOMIN
TNC visualizza i valori nominali
REF
TNC visualizza la posizione di riferimento
INSEG
TNC visualizza l'errore di inseguimento
Controllo attivo
Freno mandrino attivo
Freno mandrino inattivo
L'asse può essere spostato con il
volantino elettronico
* ) Quando il simbolo F o S appare su sfondo chiaro,
manca il consenso del PLC per avanzamento o mandrino.
...
