4 Posizionamento con immissione manuale
54 TNC 124

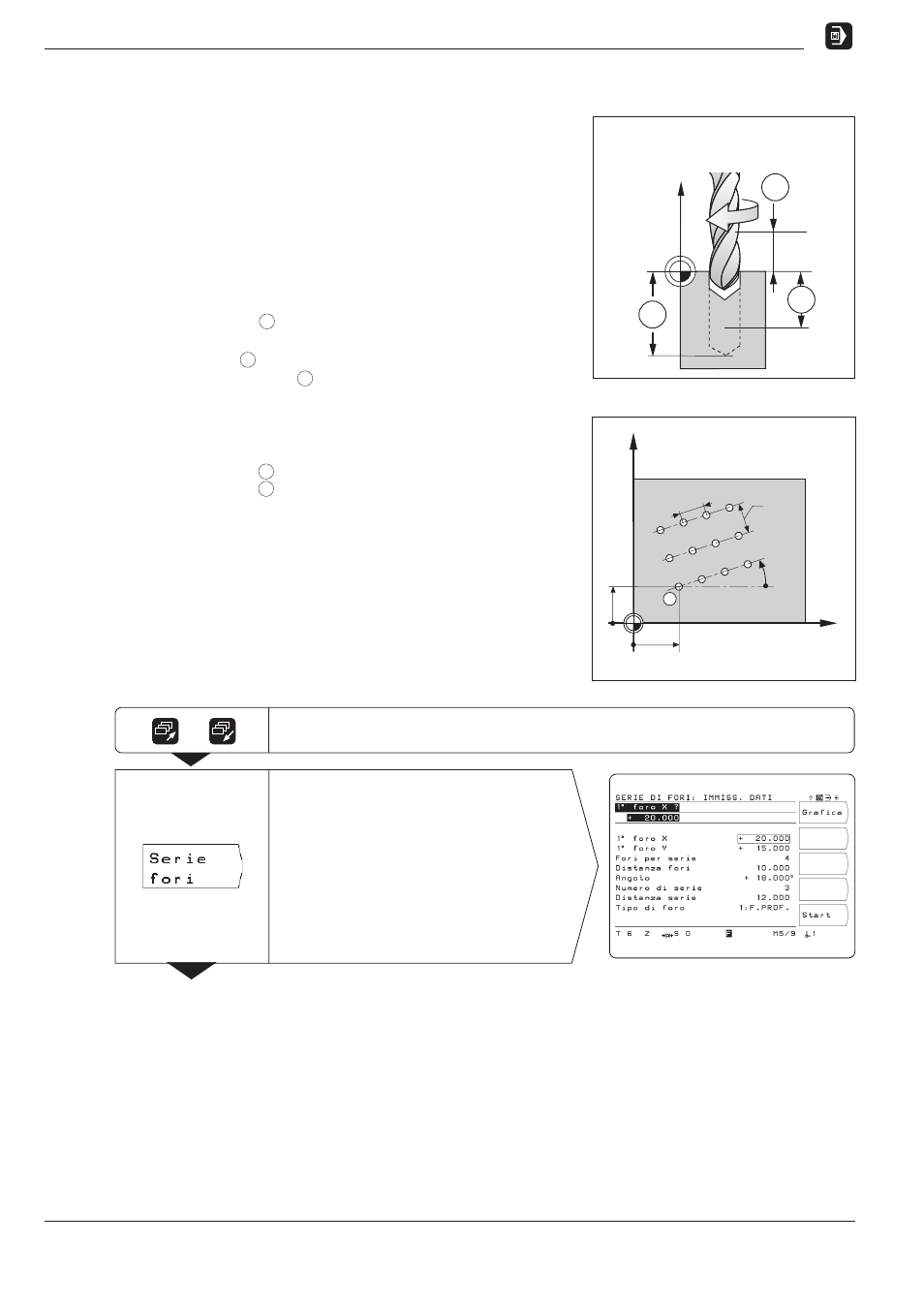

Esempio: Immissione ed esecuzione serie di fori
Le fasi di "Immissione dati serie di fori", "Visualizzazione grafica
serie di fori" ed "Esecuzione" sono descritte separatamente in questo
esempio.
Dati dei fori
I dati dei fori devono essere inseriti separatamente nel TNC
(vedi pagina 43 e pagina 44), prima di immettere i dati delle
serie di fori.
Altezza di sicurezza:
+50 mm
Distanza di sicurezza A : 3 mm
Superficie del pezzo: 0 mm
Profondità del foro B : – 20 mm
Profondità di avanzamento C : 5 mm
Tempo di attesa: 0.4 s
Avanzamento: 80 mm/min
Dati delle serie di fori
Coordinata X del foro
1 : X = 20 mm
Coordinata Y del foro 1 : Y = 15 mm
Numero di fori per serie: 4
Distanza tra i fori: +10 mm
Angolo tra le serie di fori
e l'asse X: 18°
Numero delle serie: 3
Distanza tra le serie: +12 mm
Serie di fori
A
B
C
Z
Y
X
15
20 0
0
1
10
18°
12
Fase 1:
Immissione dati serie di fori
Modo operativo:
POSIZIONAMENTO CON IMMISS. MANUALE
Selezionare la seconda pagina softkey nel modo operativo
POSIZIONAMENTO CON IMMISS. MANUALE
.
/
Selezionare
Serie fori
.
+
+
