4 Posizionamento con immissione manuale
TNC 124 41
Portare l'utensile sulla coordinata impostata. NC
Portare l'utensile sulla coordinata impostata.
Selezionare l'asse X.
0 3
P o s i z i o n e n o m i n a l e ?
Inserire il valore nominale di posizionamento per lo spigolo 2 : X = + 30 mm
e
selezionare la correzione raggio utensile: R – .
NC
Immissione e raggiungimento posizioni
Per una lavorazione semplice, inserire direttamente le coordinate nel
modo operativo
POSIZIONAMENTO CON IMMISSIONE MANUALE
.

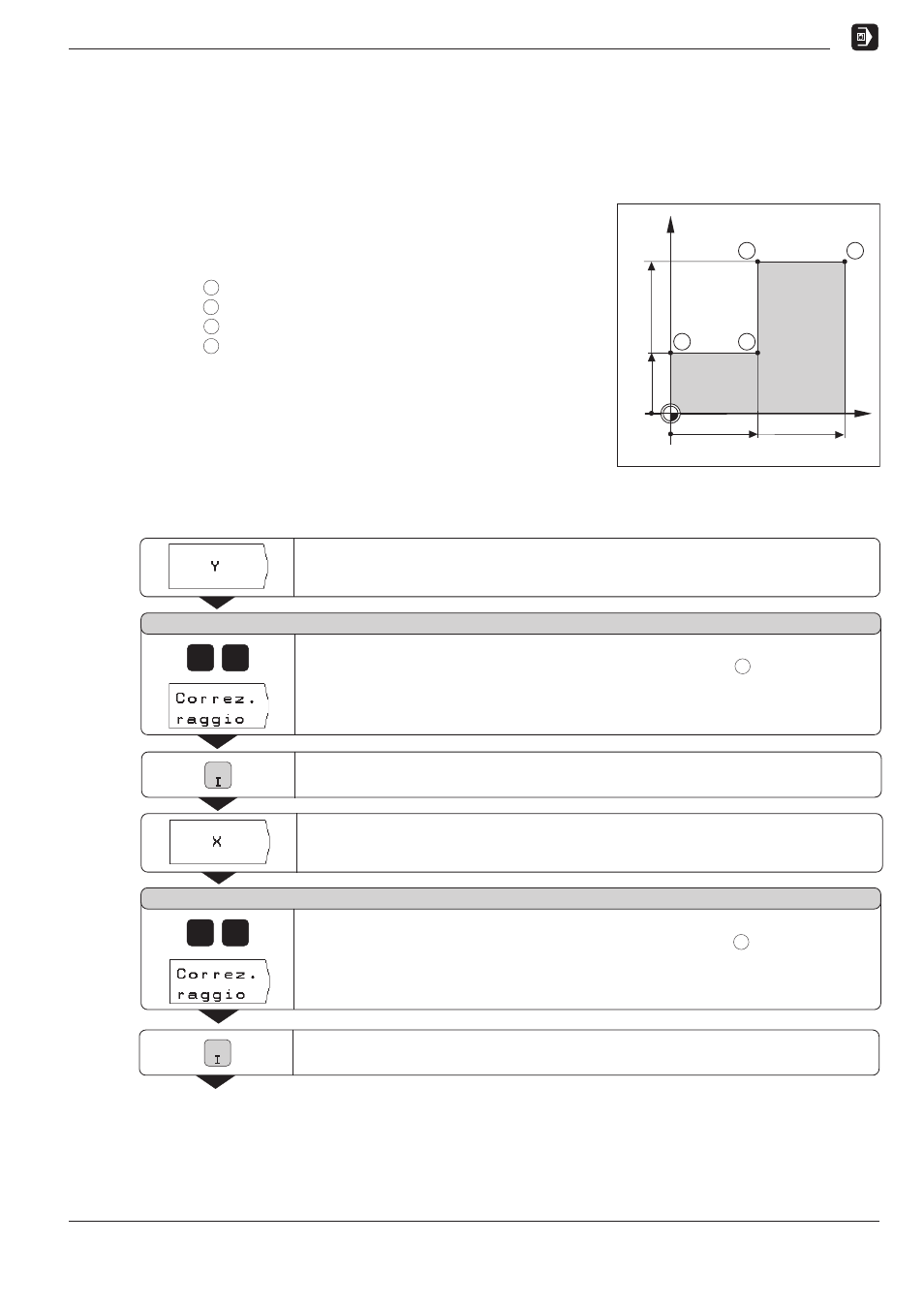

Esempio: Fresatura di un gradino
Le coordinate vengono inserite quali quote assolute,
l'origine è lo zero pezzo.
Spigolo
1 : X = 0 mm Y = 20 mm
Spigolo 2 : X = 30 mm Y = 20 mm
Spigolo 3 : X = 30 mm Y = 50 mm
Spigolo 4 : X = 60 mm Y = 50 mm
Operazioni preliminari:
ä Selezionare l'origine desiderata
(vedi "Selezione origine").
ä Inserire i dati utensile.
ä Posizionare adeguatamente l'utensile
(ad es. X = Y = – 20 mm).
ä Portare l'utensile alla profondità di fresatura.
Modo operativo:
POSIZIONAMENTO CON IMMISS. MANUALE
Y
X
1 2
3 4
60 30
20
50
0
0
Selezionare l'asse Y.
0
P o s i z i o n e n o m i n a l e ?
Inserire il valore nominale di posizionamento per lo spigolo 1 : Y = + 20 mm
e
selezionare la correzione raggio utensile: R + .
2
